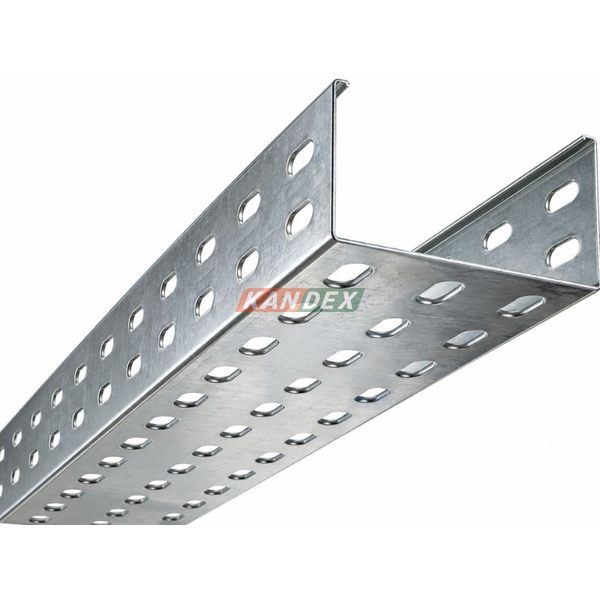

Khay Cáp Mạ Kẽm Điện Phân

Bảng thông số kỹ thuật khay cáp mạ kẽm điện phân chi tiết

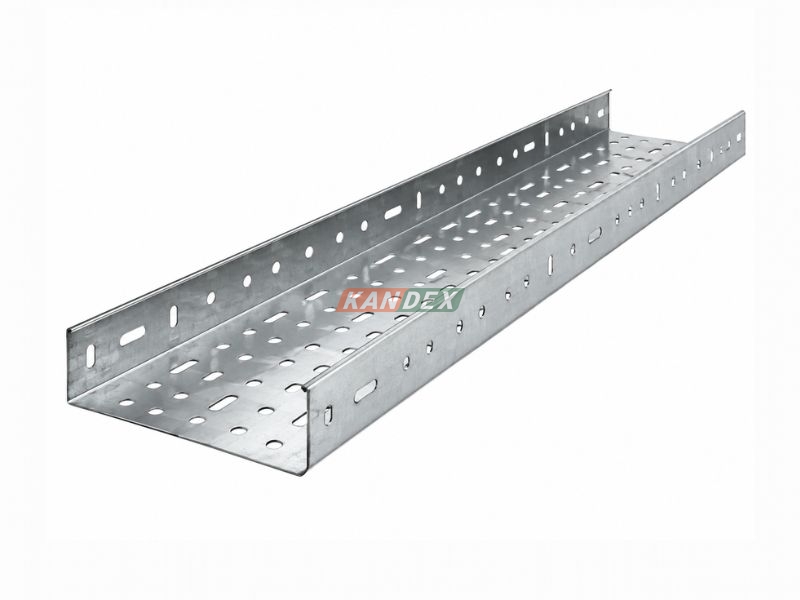

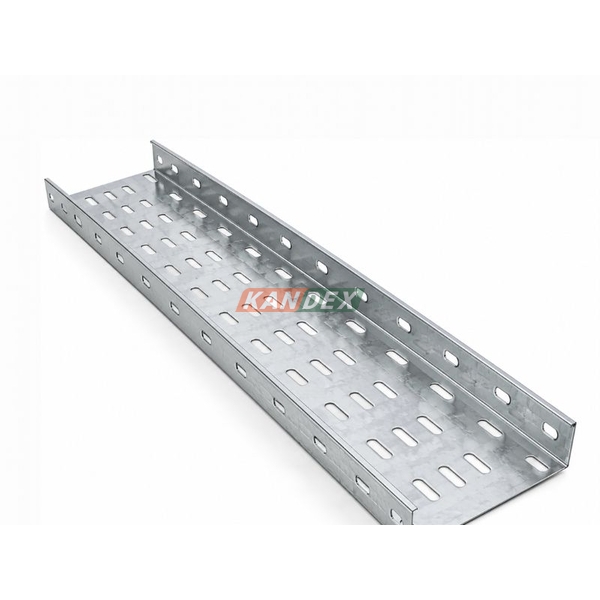

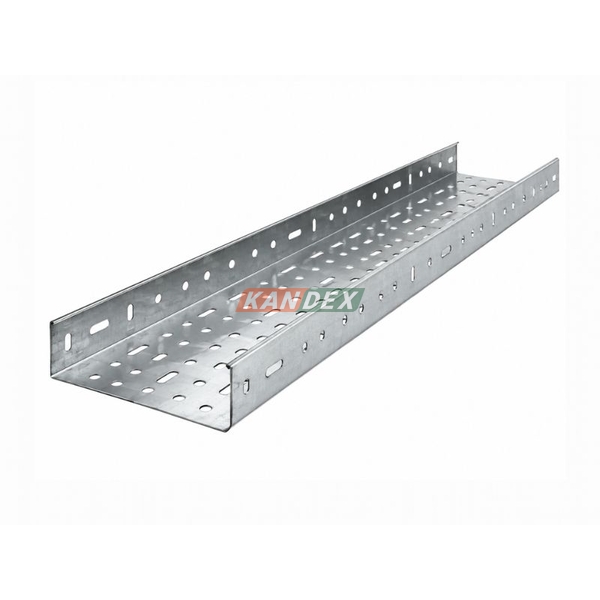

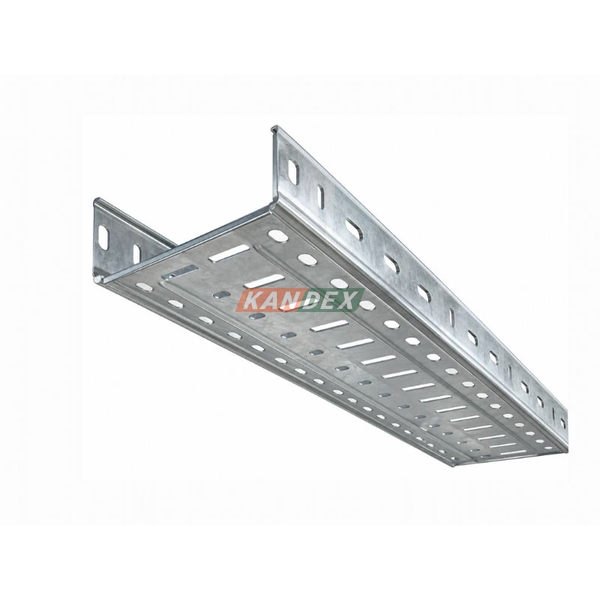

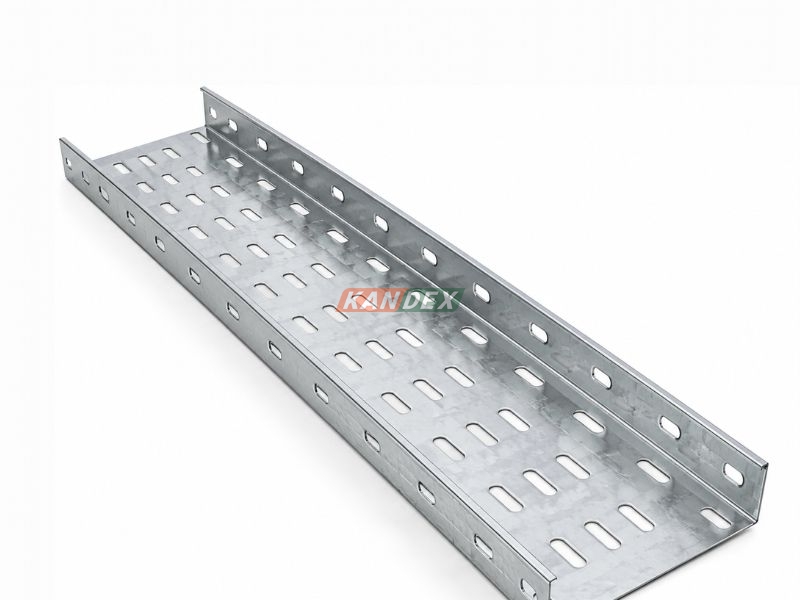

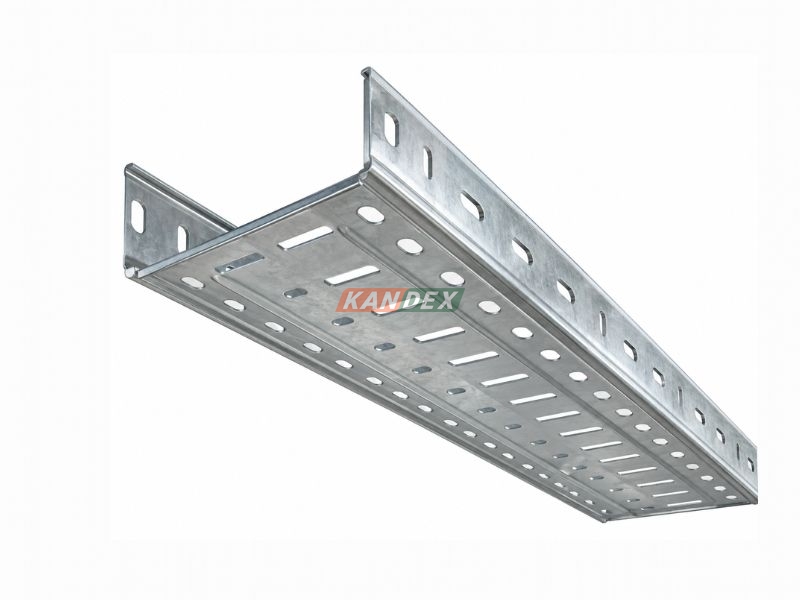

Khay cáp mạ kẽm điện phân thường dùng thép tấm tạo hình rồi xử lý bề mặt bằng lớp kẽm điện phân. Phương pháp này tạo lớp phủ tương đối đồng đều, phù hợp với nhiều không gian kỹ thuật trong nhà.

Kích thước không nên chọn theo mẫu có sẵn nếu tuyến dây đã có bản vẽ. Tải cáp, khoảng cách giá đỡ và bán kính uốn dây đều ảnh hưởng trực tiếp đến lựa chọn.

Với công trình đã có bảng khối lượng BOQ, khách hàng nên gửi kèm bản vẽ bố trí tuyến cáp. Kandex Việt Nam sẵn sàng hỗ trợ đối chiếu cấu hình, phụ kiện và báo giá cạnh tranh qua 0986 836 181.

Khay cáp mạ kẽm điện phân phù hợp với môi trường nào?

Không ít người mua nhầm giữa mạ điện phân và mạ kẽm nhúng nóng. Cả hai đều sử dụng kẽm bảo vệ thép, nhưng đặc tính lớp phủ và phạm vi ứng dụng có khác biệt.

Điểm cần xét trước tiên không phải màu sắc hay độ bóng. Đó là môi trường mà hệ thống phải làm việc trong nhiều năm.

Ứng dụng khay cáp mạ kẽm điện phân trong nhà xưởng, phòng kỹ thuật và tòa nhà

Ở khu vực khô ráo, khay cáp mạ điện phân là phương án đáng cân nhắc nhờ kết cấu thông thoáng và bề mặt hoàn thiện gọn gàng. Sản phẩm thường được lựa chọn cho các vị trí:

• Nhà xưởng sản xuất: Bố trí tuyến cáp điều khiển, cáp tín hiệu và dây điện phù hợp tải trọng.
• Phòng kỹ thuật: Tổ chức đường dây tập trung, thuận tiện kiểm tra và thay thế.
• Tòa nhà thương mại: Đi dây trên trần kỹ thuật, hành lang M&E và khu vực thiết bị.
• Kho hàng trong nhà: Phân tuyến điện đến các cụm máy móc, tủ điều khiển.

Tuy nhiên, không gian trong nhà chưa chắc luôn khô ráo. Với tầng hầm hoặc phòng máy có hiện tượng ngưng tụ hơi nước, cần đánh giá thêm mức độ ăn mòn.

Người mua có thể tìm hiểu các loại khay cáp để đối chiếu phương án hoàn thiện bề mặt. Chọn đúng vật liệu ngay từ đầu giúp hạn chế tối đa phát sinh bảo trì về sau.

Những vị trí nên hạn chế sử dụng khay cáp mạ kẽm điện phân

Bề mặt sáng đẹp lúc giao hàng không đồng nghĩa khả năng chống gỉ lâu dài trong mọi điều kiện. Lớp kẽm điện phân có thể xuống cấp nhanh hơn tại khu vực thường xuyên ẩm ướt hoặc tiếp xúc tác nhân ăn mòn. Do đó, nên thận trọng với các vị trí:

• Ngoài trời không có mái che, chịu mưa nắng trực tiếp.
• Khu vực gần biển, thường xuyên tiếp xúc hơi muối.
• Nhà xưởng có hơi hóa chất ăn mòn.
• Tầng hầm đọng nước hoặc độ ẩm cao kéo dài.

Trong những trường hợp này, khay cáp mạ kẽm nhúng nóng hoặc Inox có thể là lựa chọn tốt hơn. Điều quan trọng là so sánh chi phí sử dụng lâu dài, không chỉ nhìn vào giá mua ban đầu.

Thiết kế lỗ đột ảnh hưởng thế nào đến khả năng tản nhiệt?

Đáy khay cáp đục lỗ không đơn thuần để giảm khối lượng thép. Những khoảng hở còn hỗ trợ lưu thông không khí, thoát nước và bố trí điểm cố định dây dẫn.

Tuy nhiên, khả năng tản nhiệt của sản phẩm phụ thuộc cả cách xếp dây và điều kiện vận hành. Lỗ càng nhiều chưa chắc hiệu quả càng cao.

Lỗ tròn, lỗ dài hay lỗ oval phù hợp với từng tuyến cáp?

Chắc chắn rằng không có kiểu lỗ nào phù hợp với tất cả công trình. Với từng tuyến cáp, người thiết kế cần cân nhắc diện tích mở và cách cố định dây dẫn.

• Lỗ tròn: Phân bố đều, phù hợp tuyến có nhu cầu cố định dây tại nhiều điểm.

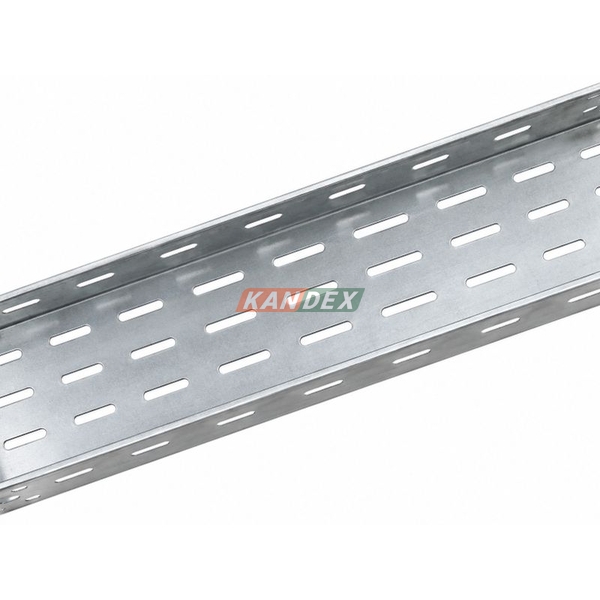

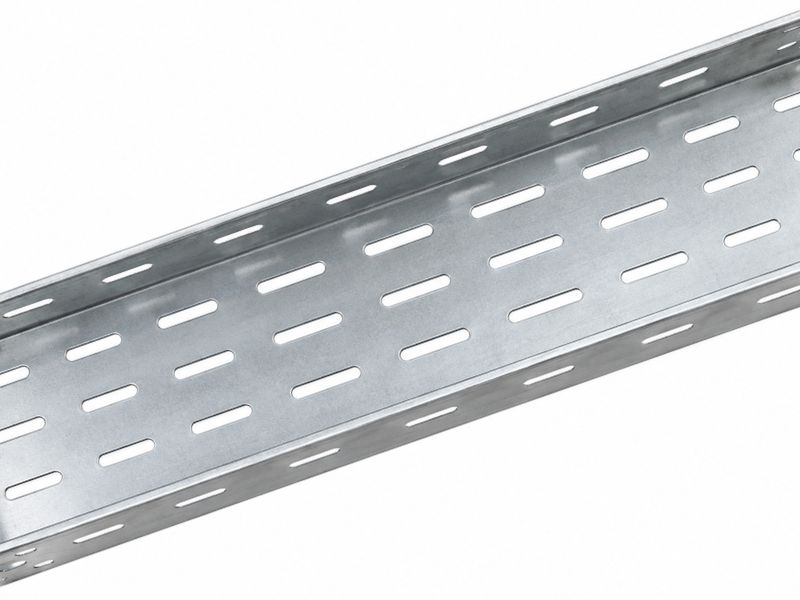

• Lỗ dài(khe hình chữ nhật): Tạo khoảng mở kéo dài, thuận tiện điều chỉnh vị trí dây buộc.

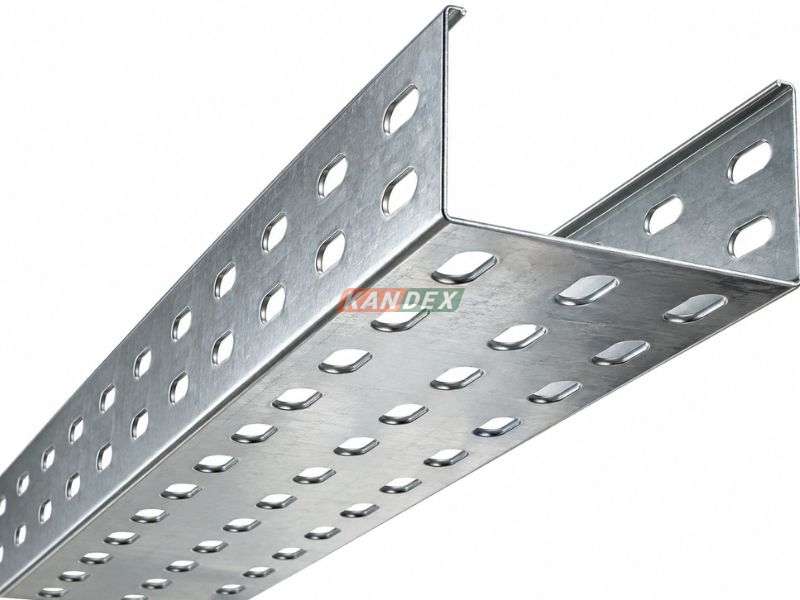

• Lỗ oval: Có thể đáp ứng yêu cầu bố trí dây buộc và thông thoáng theo thiết kế.

Ngoài hình dạng, mép đột lỗ phải được xử lý sạch ba via. Cạnh sắc có thể gây tổn thương vỏ cách điện khi kéo dây hoặc bảo trì.

Mật độ đột lỗ trên bao nhiêu để cân bằng độ thoáng và độ cứng?

Đáy khay cáp mạ kẽm điện phân càng nhiều lỗ, không khí càng dễ lưu thông. Tuy nhiên, diện tích thép còn lại cũng giảm, ảnh hưởng đến độ cứng nếu thiết kế không phù hợp.

Theo IEC 61537:2023, tỷ lệ đột lỗ đáy được chia thành bốn nhóm: A (≤2%), B (>2–15%), C (>15–30%) và D (>30%). Đây là cách phân loại kết cấu, không phải mức tối ưu áp dụng chung cho mọi tuyến điện.

Trong thực tế, tỷ lệ đột khoảng 20–30% có thể được cân nhắc khi cần tăng độ thông thoáng. Dù vậy, lựa chọn cuối cùng vẫn phụ thuộc vào đặc điểm từng tuyến:

• Tuyến cáp tín hiệu, điều khiển: Ưu tiên đáy thoáng, thuận tiện bố trí và cố định dây.
• Tuyến cáp động lực: Cần xét tải trọng, độ dày thép và điều kiện tản nhiệt trước khi chọn mật độ lỗ.
• Tuyến có nhịp treo dài: Phải kiểm tra khả năng chịu tải và độ võng, tránh giảm độ cứng đáy khay quá mức.

Vì vậy, bạn nên xác định loại cáp, tổng tải trọng và khoảng cách giá đỡ trước khi chốt phương án đột lỗ cho khay cáp mạ kẽm điện phân.

Nếu tuyến điện cần hạn chế bụi bẩn và tác động cơ học, máng cáp có kết cấu kín hơn cũng đáng tham khảo. Việc lựa chọn tùy thuộc môi trường lắp và yêu cầu bảo vệ dây dẫn.

Khi nào nên sử dụng khay cáp có nắp đậy?

Nắp đậy phù hợp với khu vực nhiều bụi, có nguy cơ vật thể rơi hoặc cần tăng mức bảo vệ cơ học. Phụ kiện này cũng tạo diện mạo gọn hơn cho tuyến cáp lộ thiên.

Phòng kỹ thuật sạch, dễ kiểm tra thường có thể dùng khay hở. Ngược lại, nhà xưởng nhiều bụi nên cân nhắc khay cáp có nắp ngay từ thiết kế.

Ngoài khả năng che chắn, phụ kiện này còn ảnh hưởng đến không gian thao tác khi bảo trì. Vì vậy, bạn không nên lắp kín toàn bộ tuyến nếu kỹ thuật viên cần tiếp cận thường xuyên.

Kiểm tra những gì trước khi nhận khay cáp mạ kẽm điện phân?

Đến bước nhận hàng, bạn đừng chỉ kiểm số bó và số lượng cây. Một lô khay cáp mạ kẽm điện phân đạt yêu cầu cần được đối chiếu với bản vẽ và thông số đã duyệt.

Khâu kiểm tra có thể thực hiện nhanh nếu hồ sơ đặt hàng được lập rõ ràng từ đầu. Đặc biệt, phần phụ kiện cần được kiểm riêng để tránh thiếu vật tư khi thi công.

• Kích thước khay cáp mạ kẽm điện phân: Đo chiều rộng, chiều cao, chiều dài và kiểm tra độ dày theo hồ sơ.
• Đường lỗ: Đối chiếu kích thước, khoảng cách và vị trí đột.
• Chất lượng lớp phủ: Quan sát vết bong, xước, rỉ sét hoặc khu vực mạ không đều.
• Mép đột lỗ: Kiểm tra cạnh sắc, ba via và tình trạng bảo vệ bề mặt.
• Vị trí liên kết: Bảo đảm lỗ bắt nối tương thích với bản nối, bulông và phụ kiện.
• Kết cấu: Quan sát thành khay, đáy khay và mép gấp có cong vênh không.
• Hồ sơ kỹ thuật: Đối chiếu chứng chỉ vật liệu, thông số lớp phủ và kết quả thử nghiệm khi có yêu cầu.
• Phụ kiện: Kiểm đủ co, tê, thập, nối, nắp, bulông và giá treo.

Một điểm cần lưu ý là IEC 61537:2023 đã sửa đổi cách phân loại chống ăn mòn và phương pháp thử tải so với phiên bản 2006. Vì vậy, hồ sơ kỹ thuật của dự án nên ghi rõ phiên bản tiêu chuẩn được áp dụng.

Đúng vật liệu, đúng tải và đúng môi trường sẽ giúp tuyến cáp vận hành ổn định lâu dài. Liên hệ 0986 836 181 để trao đổi quy cách khay cáp mạ kẽm điện phân và phụ kiện đồng bộ.
