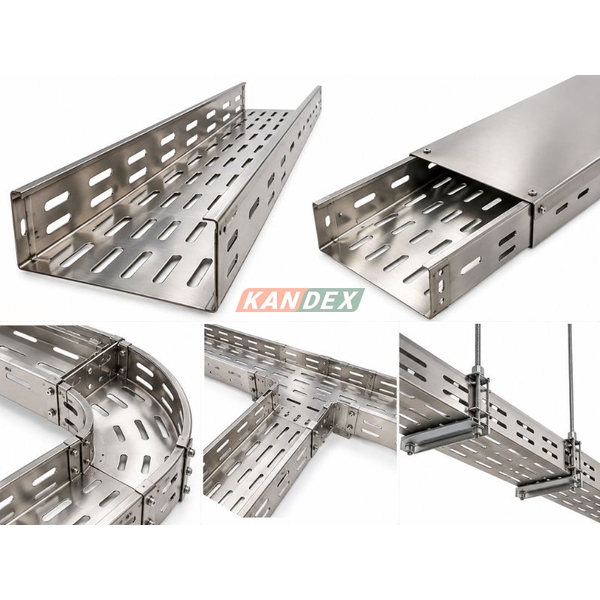

Khay Cáp Inox 304

Khay cáp Inox 304 phù hợp công trình cần chống ăn mòn, thoáng cáp và giữ hình thức sạch đẹp lâu dài. Vật liệu inox 304 đặc biệt hợp nhà máy thực phẩm, dược phẩm, hóa chất và khu vực ẩm. Cùng xem thông số, ưu điểm, ứng dụng và cách chọn đúng mẫu để tối ưu khả năng tản nhiệt ngay trong phần dưới đây.

Thông số kỹ thuật tiêu chuẩn của khay cáp Inox 304

Điểm đáng chú ý đầu tiên nằm ở vật liệu và cấu hình gia công. Inox 304 thuộc nhóm thép không gỉ Austenit, tương đương AISI 304 và EN 1.4301. Thành phần phổ biến có khoảng 17,5–19,5% Crom và 8–10,5% Niken. Dải thông số dưới đây mang tính tham khảo cho thiết kế và đặt hàng thực tế:

Ưu điểm nổi bật của khay cáp đột lỗ Inox 304

Sức hút của khay cáp inox 304 nằm ở khả năng cân bằng giữa độ bền, tính sạch và chống ăn mòn. Chromium trong Inox tạo lớp màng oxit bảo vệ thụ động. Tấm áo giáp này giúp bề mặt hạn chế quá trình ăn mòn trong nhiều môi trường thông thường.

Bên cạnh đó, kết cấu máng cáp đột lỗ giúp dây điện có không gian thoáng hơn. Các lỗ trên đáy còn thuận tiện cho việc cố định tuyến dây bằng dây rút hoặc phụ kiện chuyên dụng. Một số lợi thế đáng chú ý gồm:

• Chống ăn mòn tốt trong môi trường ẩm và nhiều điều kiện sản xuất thông thường.
• Bề mặt sáng, sạch, phù hợp khu vực yêu cầu cao về vệ sinh.
• Dễ vệ sinh, kiểm tra tuyến dây cáp điện và bổ sung dây sau này.
• Kết cấu đột lỗ hỗ trợ tản nhiệt và giảm tích tụ nhiệt quanh bó cáp.
• Có thể gia công nhiều kiểu lỗ để đáp ứng từng phương án đi dây.

Dẫu vậy, 304 không phải lựa chọn tối ưu cho mọi hóa chất. Khu vực chứa Chloride cao hoặc môi trường biển cần đánh giá riêng. Lúc này, khay cáp Inox 316 sẽ được cân nhắc vì có Molybdenum nên chống ăn mòn cục bộ do Chloride tốt hơn SUS304.

Ứng dụng của khay cáp điện Inox 304

Môi trường càng khắc nghiệt, giá trị thực tế của khay cáp đục lỗ Inox 304 càng tỏa sáng. Dưới đây là các tổ hợp nhà máy trọng điểm luôn ưu tiên hạng mục M&E này:

• Cụm công nghiệp thực phẩm: Yêu cầu vô trùng tuyệt đối, cấm kỵ mạt sắt gỉ.
• Giàn khoan ngoài khơi: Hơi muối mặn và sức gió biển mài mòn kim loại cực kỳ nhanh. Lựa chọn hợp kim cao cấp là phương án sinh tồn duy nhất của công trình.
• Bệnh viện và phòng lab: Môi trường vô trùng đòi hỏi vật tư tuyệt đối không sinh bụi gỉ.
• Nhà máy hóa chất: Hơi axit đậm đặc liên tục thử thách mọi giới hạn vật lý. Tính trơ của thép không gỉ sẽ bảo vệ toàn vẹn hệ thống điện.

Bên cạnh khu vực sản xuất, những không gian như phòng điều hành hay văn phòng quản lý cũng cần được đầu tư phù hợp. Bạn có thể tham khảo cửa thép vân gỗ để lựa chọn mẫu cửa hài hòa với kiến trúc tổng thể.

Cách Chọn kiểu đột lỗ khay cáp Inox 304 theo yêu cầu tản nhiệt

Chọn kiểu lỗ cần nhìn vào loại cáp, mức phát nhiệt và cách cố định dây. Sai lầm thường gặp là chỉ nhìn diện tích chứa mà bỏ qua độ thoáng.

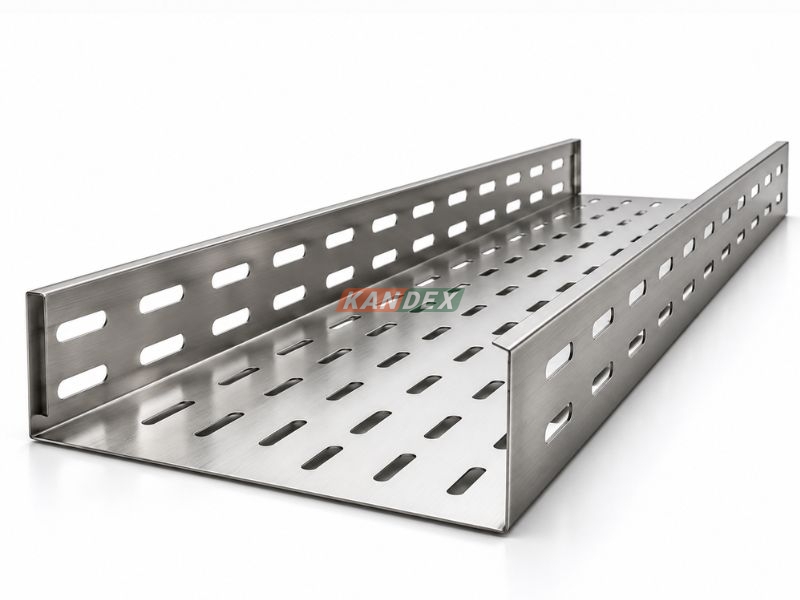

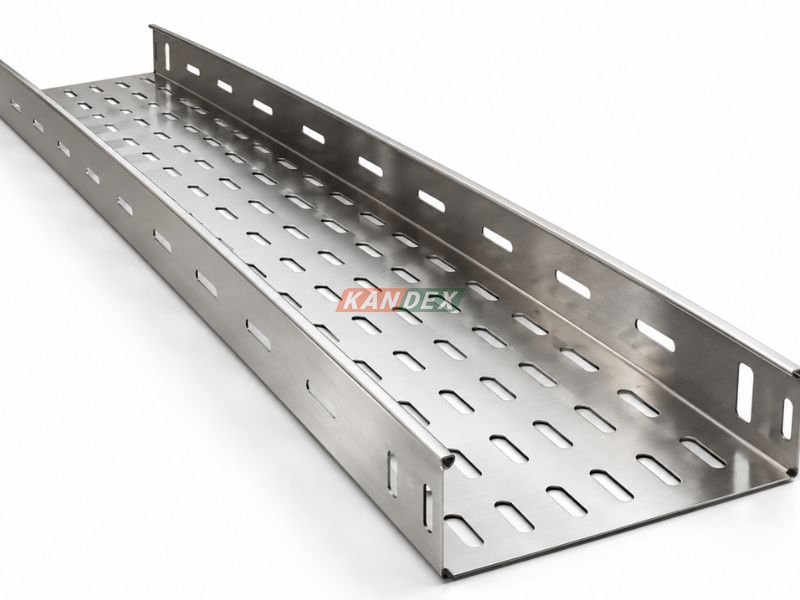

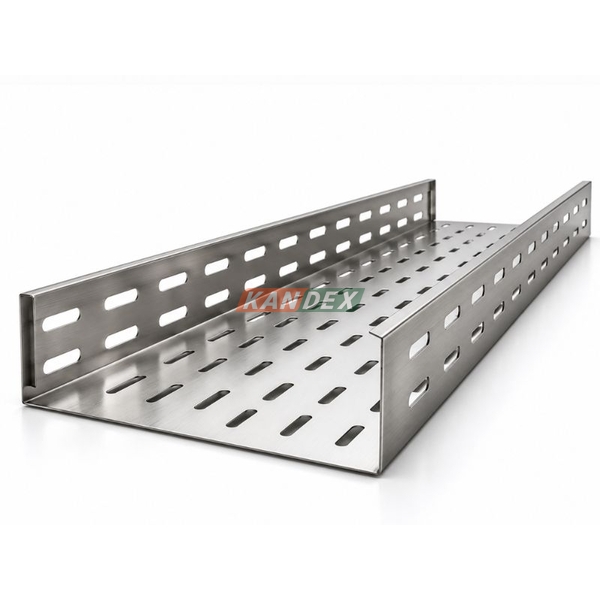

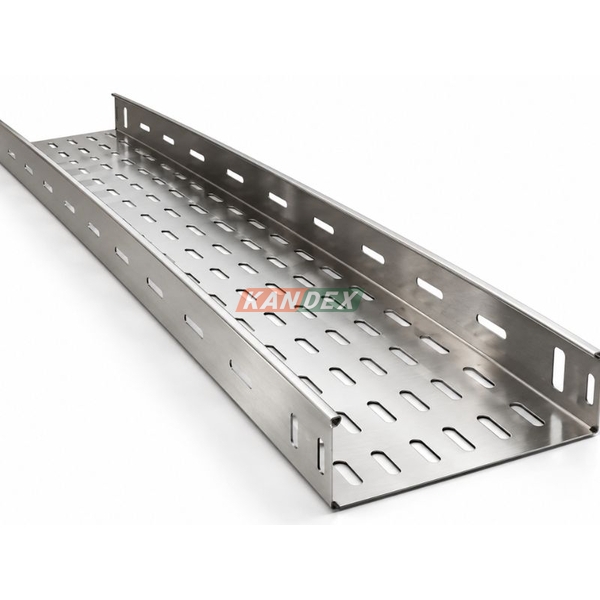

Khay cáp Inox 304 lỗ Oval – Giải pháp tản nhiệt tối ưu

Thiết kế rãnh bầu dục xuất hiện phổ biến tại các công trình dân dụng. Hình dáng vuốt tròn triệt tiêu hoàn toàn các góc cạnh sắc nhọn nguy hiểm.

Lớp vỏ bọc cáp điện sẽ không bị xước sát khi thợ thi công kéo căng. Kiểu đột lỗ này hỗ trợ kỹ sư luồn dây rút cố định cực kỳ nhanh. Đây là lựa chọn hoàn hảo khi lắp đặt khay cáp dọc theo trục kỹ thuật tòa nhà. Mức độ luân chuyển luồng khí luôn duy trì ở biên độ nhiệt ổn định.

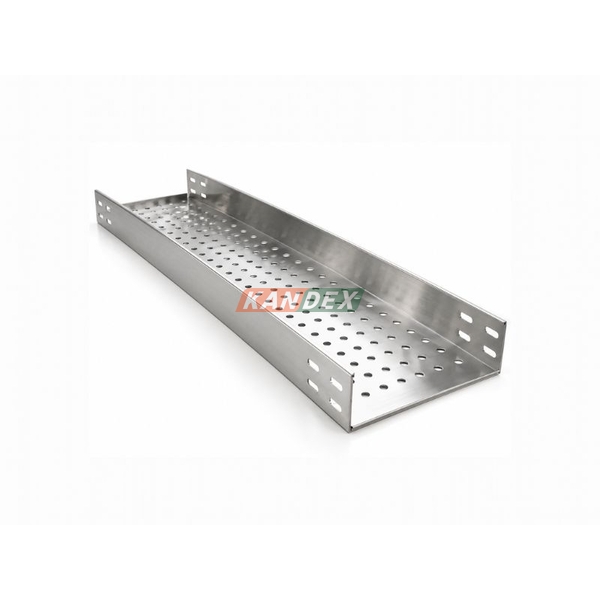

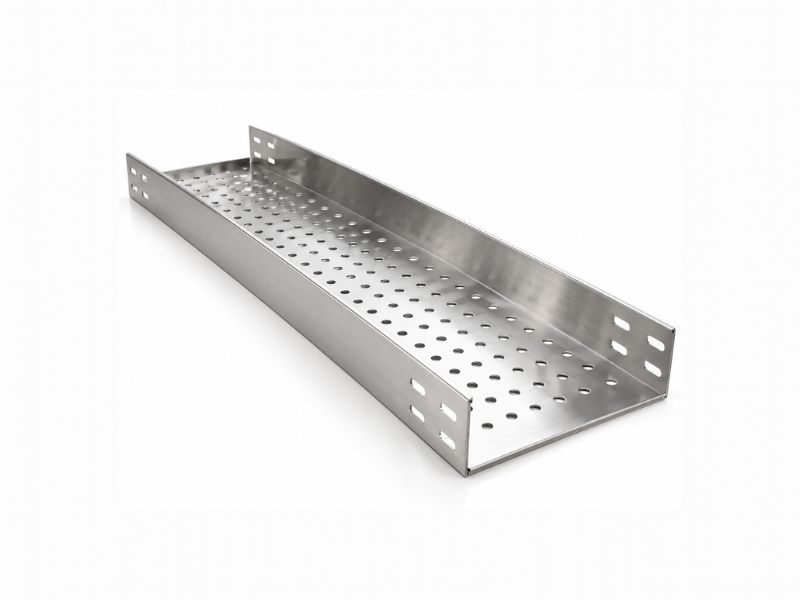

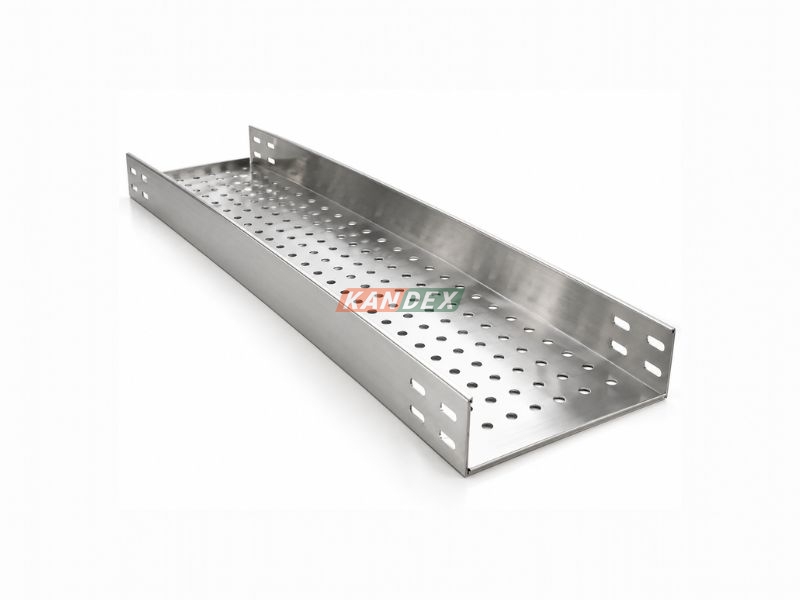

Khay cáp Inox 304 lỗ tròn – Cân bằng chịu tải và thoát nhiệt

Lỗ tròn thường tạo bố cục chắc chắn và dễ kiểm soát khoảng hở giữa các điểm liên kết. Cấu hình này phù hợp tuyến có cáp động lực hoặc bó cáp tương đối nặng.

Doanh nghiệp thường ưu tiên mẫu này cho các tuyến cáp động lực lõi lớn. Đường kính lỗ đột vừa đủ để luồng khí nóng thoát nhanh ra ngoài. Việc treo hệ thống khay cáp loại này đòi hỏi kết cấu ty ren cực kỳ chắc chắn.

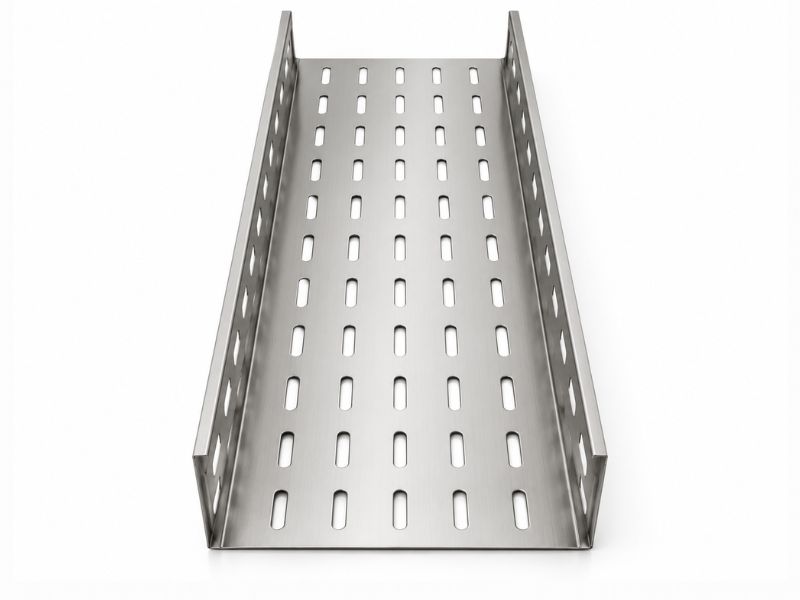

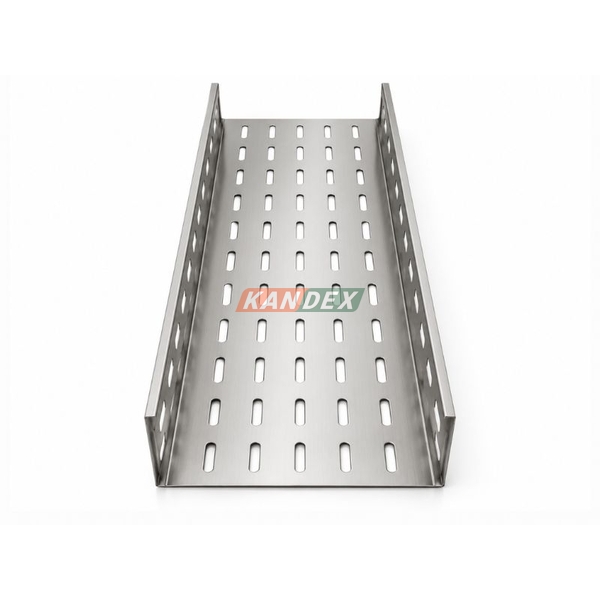

Khay cáp Inox 304 đột lỗ khe chữ nhật (Khe dài) – Tối đa lưu thông khí cho cáp công suất lớn

Khi cường độ dòng điện tăng vọt, lượng nhiệt sinh ra rất khủng khiếp. Biến thể đột khe dài mở toang không gian đối lưu không khí với môi trường.

Từng luồng gió mát sẽ cuộn thẳng vào tâm cụm dây cáp đang hoạt động. Diện tích thoáng lớn giúp hạ nhiệt độ xung quanh ngay lập tức. Giải pháp cơ khí này đặc biệt thích hợp cho khu vực trạm biến áp.

Mật độ đột lỗ (% diện tích thoáng) phù hợp với lượng cáp xếp chồng

Tỷ lệ diện tích thoáng nên được tính theo mật độ cáp và mức phát nhiệt. Khoảng 30–50% diện tích thoáng có thể dùng làm dải tham chiếu thực tế khi lựa chọn cấu hình.

Mức gần 30% phù hợp tuyến có tải nhiệt vừa phải và ưu tiên độ cứng. Mức gần 50% thích hợp hơn với cáp động lực phát nhiệt cao, cần tăng lưu thông khí.

Đây là nguyên tắc thiết kế thực tế, không phải tỷ lệ bắt buộc chung của IEC 61537:2023. Tiêu chuẩn tập trung vào yêu cầu và phép thử đối với hệ thống khay, thang cáp.

So sánh khay cáp Inox 304 với khay cáp mạ kẽm nhúng nóng

Lựa chọn vật liệu nên dựa vào môi trường chứ không dựa vào cảm giác “loại nào cao cấp hơn”. Hai tuyến nằm trong cùng nhà máy vẫn có thể cần hai cấu hình hoàn toàn khác. Dưới đây là bảng so sánh khay cáp Inox 304 với khay cáp mạ kẽm nhúng nóng chi tiết, mời bạn tham khảo:

Tóm lại, hệ thống hạ tầng chỉ thực sự an toàn khi dùng đúng vật tư M&E. Sở hữu khay cáp Inox 304 chính là khoản bảo hiểm dài hạn cho dự án. Nhấc máy gọi ngay tới Kandex Việt Nam qua Hotline 0986 836 181 để chốt phương án gia công với báo giá cạnh tranh!
