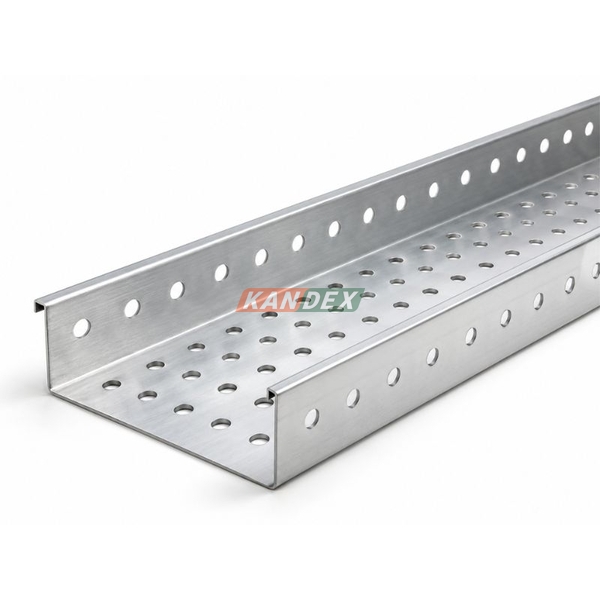

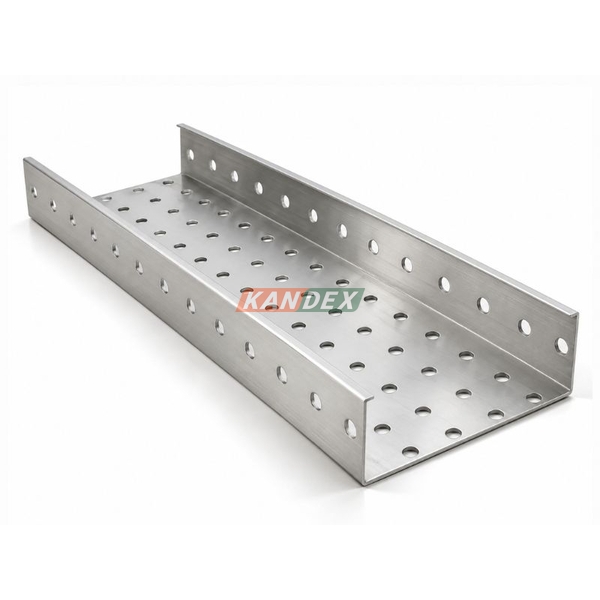

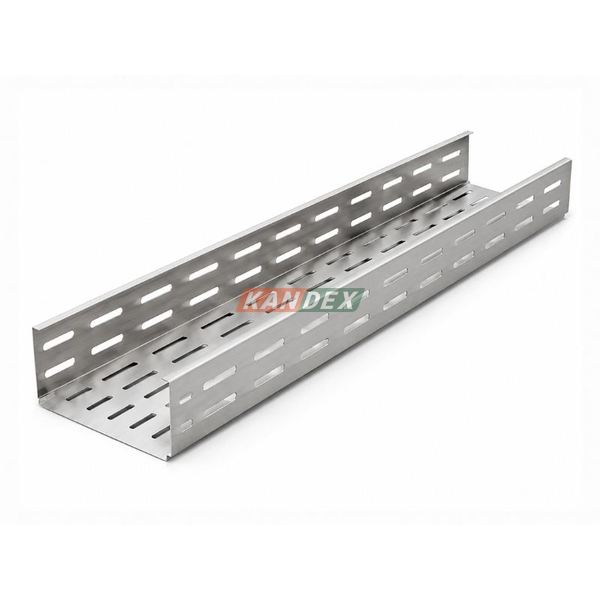

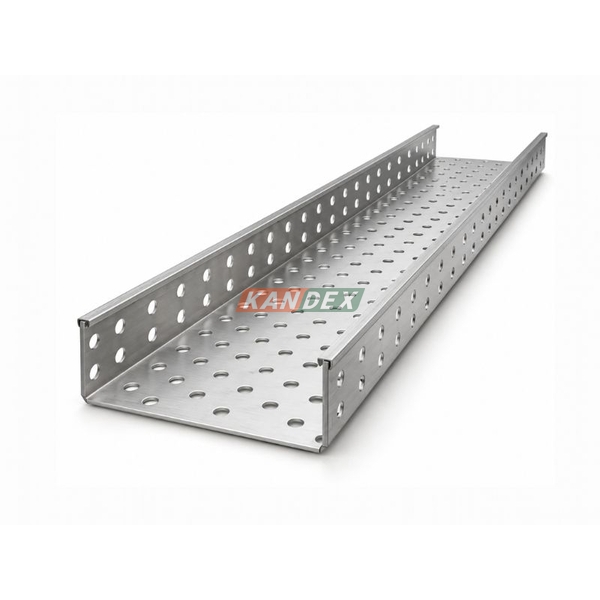

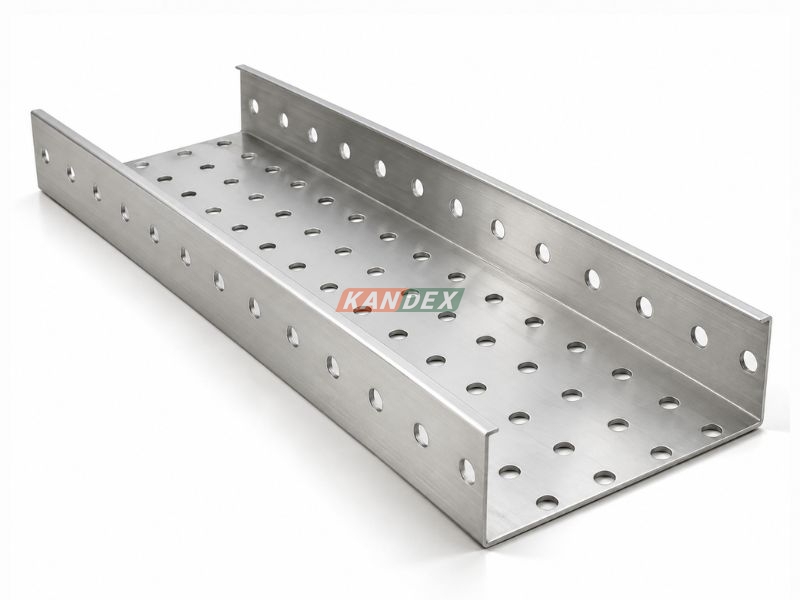

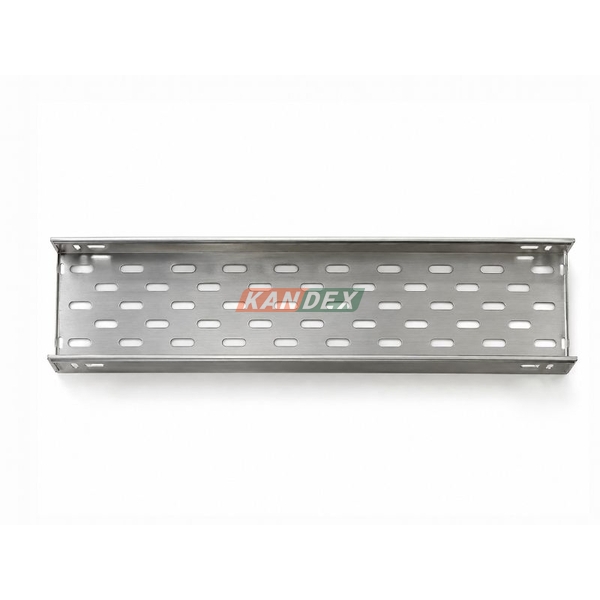

Khay Cáp Nhôm

Khay cáp Nhôm được ưa chuộng nhờ trọng lượng nhẹ, khả năng chống ăn mòn và kết cấu thông thoáng. Song, để chọn đúng sản phẩm, người mua cần nhìn xa hơn kích thước hay vẻ ngoài sáng đẹp. Độ dày, kiểu đột lỗ và hệ phụ kiện mới là những yếu tố đáng cân nhắc khi triển khai thực tế. Website mời bạn theo dõi nội dung dưới đây để nắm rõ từng quy cách trước khi đặt hàng.

Bảng thông số kỹ thuật khay cáp Nhôm mới nhất

Khi đặt hàng, chiều rộng chỉ là một phần của bài toán. Người mua còn phải xác định độ dày, chiều cao thành và kiểu hoàn thiện bề mặt. Đây là những yếu tố ảnh hưởng đến khả năng chịu lực, phương án lắp đặt và chi phí vật tư. Bảng dưới đây tổng hợp các quy cách tham khảo để thuận tiện đối chiếu bản vẽ M&E.

Tìm hiểu khay cáp Nhôm là gì? Cấu tạo có gì khác khay cáp thép?

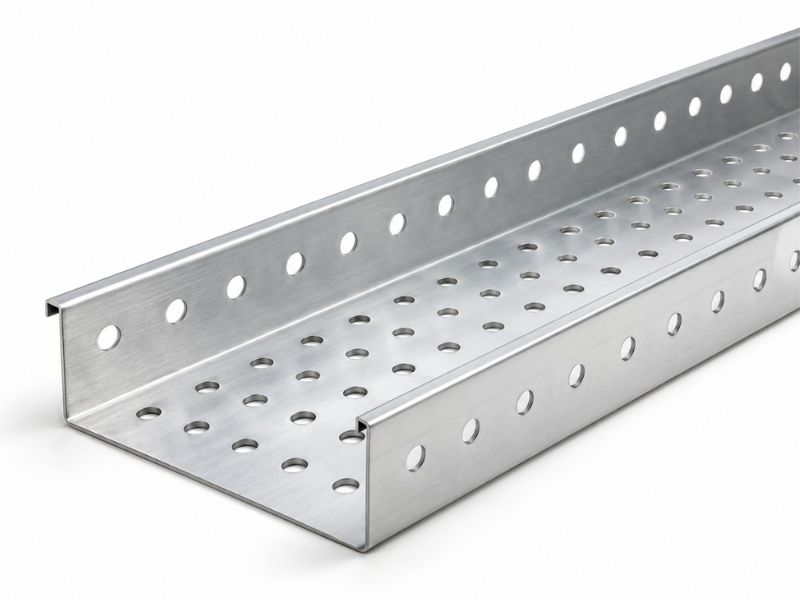

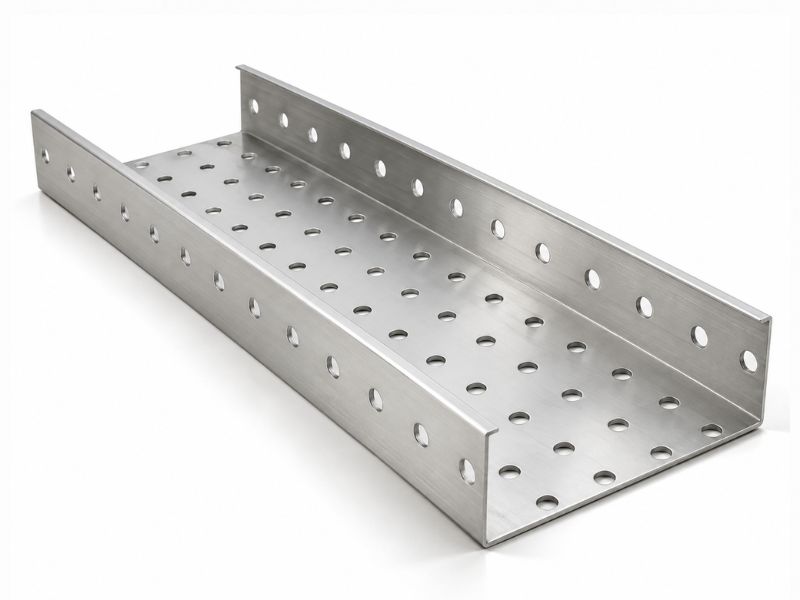

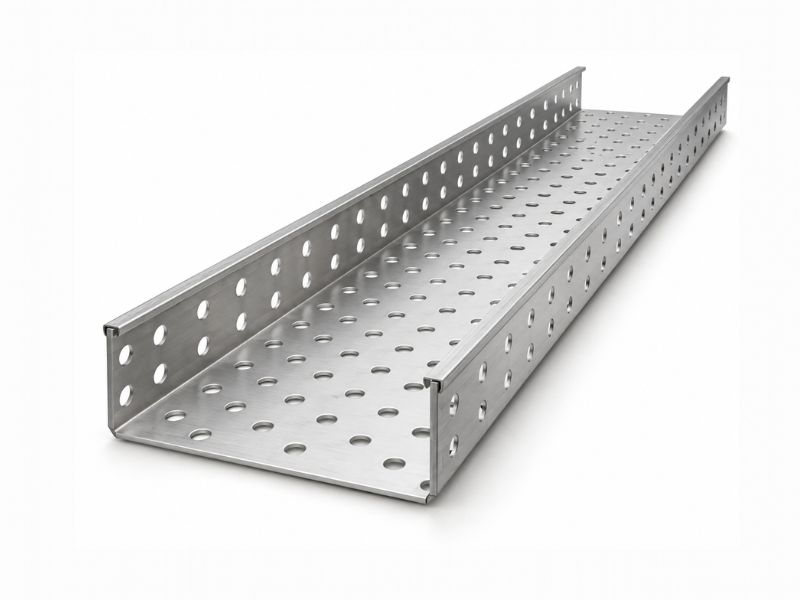

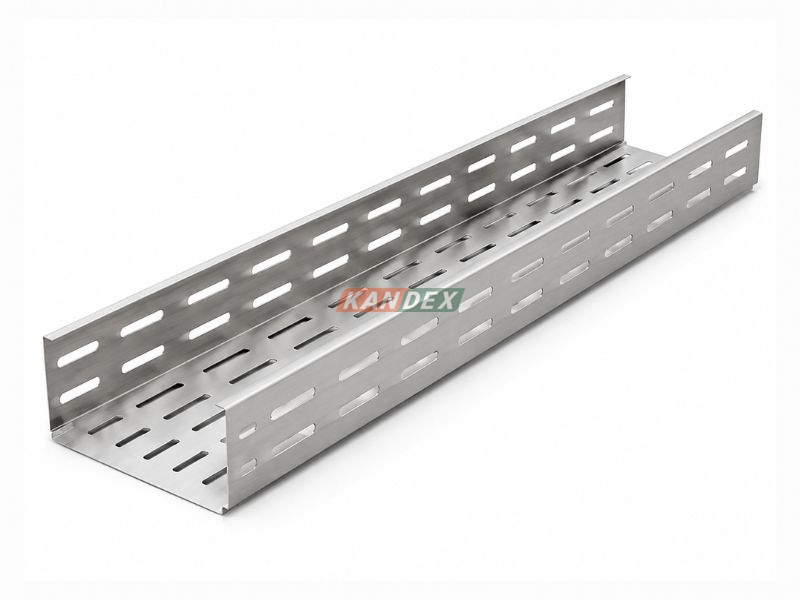

Đây là dạng khay đỡ cáp được chế tạo từ Nhôm hoặc hợp kim Nhôm, thường có thân chữ U, đáy đột lỗ và hai bên được gấp thành. Sản phẩm dùng để nâng đỡ, sắp xếp dây điện trong hệ thống cơ điện.

So với thép, dòng này nhẹ hơn đáng kể nhưng có đặc tính đàn hồi khác biệt. Vì vậy, bạn không thể áp dụng nguyên xi thông số tải trọng của khay thép sang khay cáp Nhôm.

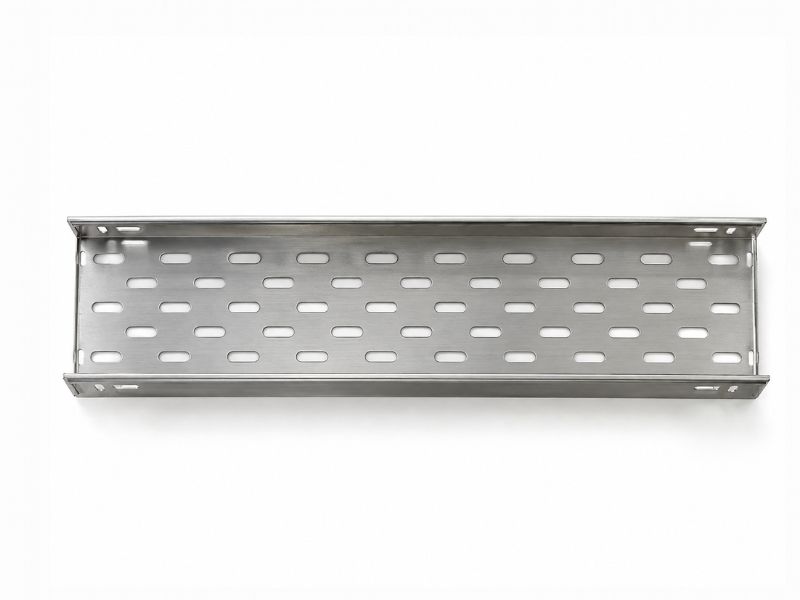

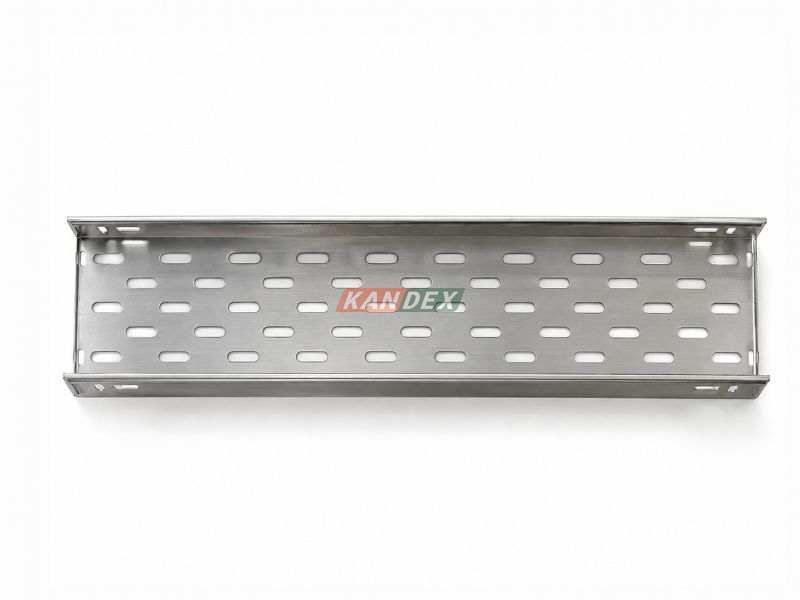

Khay cáp Nhôm đột lỗ: Vì sao cần chú ý cả đáy lẫn thành?

Phần đáy chịu nhiệm vụ nâng đỡ dây điện, trong khi hai thành góp phần duy trì độ cứng dọc tuyến. Những mép gấp được gia công đúng kỹ thuật giúp kết cấu ổn định hơn.

Đáng chú ý, tỷ lệ đột lỗ cần được tính toán hợp lý. Khoảng hở quá lớn có thể làm giảm tiết diện chịu lực, nhất là khi khoảng cách giữa hai giá đỡ tăng lên.

Bên cạnh đó, mép lỗ phải được xử lý sạch ba via. Đây là chi tiết nhỏ nhưng rất quan trọng khi kéo dây, giúp hạn chế nguy cơ làm xước lớp cách điện.

Khay cáp Nhôm khác máng điện Nhôm ở điểm nào?

Sự khác biệt dễ nhận thấy nhất nằm ở phần đáy. Khay cáp đột lỗ ưu tiên độ thông thoáng, còn máng cáp Nhôm đáy kín thiên về che chắn dây dẫn.

Tại khu vực khô ráo, dễ tiếp cận, kết cấu đột lỗ tạo thuận lợi khi kiểm tra tuyến. Ngược lại, môi trường nhiều bụi hoặc có nguy cơ vật rơi cần xem xét phương án có nắp.

Nếu công trình sử dụng nhiều vật liệu, danh mục khay cáp sẽ giúp người mua đối chiếu thêm các cấu hình phổ biến. Việc phân loại đúng từ đầu cũng giúp lập bảng vật tư M&E rõ ràng hơn.

4 ưu điểm đáng cân nhắc khi sử dụng khay cáp Nhôm

Không phải công trình nào cũng cần chuyển từ thép sang nhôm. Giá trị của vật liệu này thể hiện rõ hơn ở những tuyến phải kiểm soát trọng lượng, độ ẩm và khả năng bảo trì.

Trọng lượng nhẹ, thuận lợi khi lắp đặt trên cao

Khối lượng riêng của Nhôm khoảng 2,7 g/cm³, trong khi thép vào khoảng 7,85 g/cm³. Sự chênh lệch này giúp giảm đáng kể trọng lượng vật liệu ở cùng thể tích.

Nhờ đó, quá trình vận chuyển, nâng hạ và thao tác trên cao có thể thuận tiện hơn. Đây là điểm cộng tại nhà xưởng có nhiều tuyến treo dưới mái.

Dù vậy, hệ console, quang treo và ty ren vẫn phải được tính toán theo tải thực tế. Khay cáp nhôm nhẹ hơn không đồng nghĩa có thể tăng nhịp treo tùy ý.

Với những tuyến điện trong nhà không quá khắt khe về trọng lượng, khay cáp sơn tĩnh điện cũng là lựa chọn đáng cân nhắc. Dòng này có chi phí hợp lý, màu sắc đa dạng và phù hợp nhiều hệ thống điện thông dụng.

Đáy đột lỗ hỗ trợ thoát nhiệt ra sao?

Khi dây điện mang tải, nhiệt phát sinh cần được xem xét trong thiết kế tuyến. Những khoảng hở dưới đáy tạo điều kiện trao đổi không khí với môi trường xung quanh.

So với kết cấu kín, khay cáp thông gió có lợi thế ở khả năng tiếp xúc không khí. Tuy nhiên, hiệu quả còn phụ thuộc mật độ dây, cách sắp xếp và điều kiện lắp đặt.

Nếu cáp xếp quá dày, riêng phần lỗ đột không đủ giải quyết bài toán nhiệt. Kỹ sư vẫn cần kiểm tra khả năng mang dòng và điều kiện tản nhiệt của từng Nhôm dây.

Khả năng chống ăn mòn của khay cáp Nhôm trong môi trường ẩm

Bề mặt Nhôm tự hình thành lớp oxit bảo vệ khi tiếp xúc với không khí. Nhờ đặc tính này, vật liệu có thể chống ăn mòn tốt trong nhiều môi trường thông thường. Đối với hệ thống khay cáp nhà máy, đây là lợi thế khi tuyến điện nằm ở khu vực có độ ẩm tương đối cao.

Tuy nhiên, bạn không nên mặc định Nhôm phù hợp mọi môi trường ngoài trời. Hơi muối, hóa chất và vị trí đọng nước vẫn có thể gây ăn mòn cục bộ.

Nhôm tự nhiên hay anodizing bền hơn?

Nếu khu vực lắp đặt tương đối khô ráo, bề mặt Nhôm nguyên bản có thể đáp ứng yêu cầu sử dụng thông thường.

Với môi trường khắt khe hơn, Nhôm Anodized đáng cân nhắc nhờ lớp oxit được tăng cường bằng xử lý điện hóa. Lớp hoàn thiện này hỗ trợ chống ăn mòn và tăng độ bền bề mặt.

Tuy nhiên, Anodizing không biến Nhôm thành vật liệu chống ăn mòn tuyệt đối. Chất lượng xử lý và mác hợp kim vẫn quyết định hiệu quả thực tế. Một điểm kỹ thuật khác cần lưu ý là tính liên tục điện tại mối nối. Bề mặt oxit có tính cách điện, vì vậy vị trí liên kết phải được xử lý phù hợp để bảo đảm tính liên tục điện theo thiết kế.

Phụ kiện khay cáp Nhôm cần có gồm những gì?

Không một đường cáp điện nào có thể chạy thẳng tắp từ đầu đến cuối nhà máy. Những khúc cua hiểm hóc đòi hỏi bộ linh kiện chuyển hướng ăn khớp đến từng milimet. Thiếu đi các chi tiết kết nối cơ bản này, toàn bộ hạng mục lắp đặt sẽ bị đình trệ. Mời anh em điểm mặt những thành phần không thể vắng bóng trong khâu hoàn thiện ngay sau đây.

Co ngang, co lên, co xuống, tê và ngã tư khay cáp Nhôm

Mỗi vị trí chuyển hướng đòi hỏi một kiểu phụ kiện riêng. Lựa chọn đúng cấu hình giúp tuyến cáp chuyển tiếp thuận lợi, đồng thời hạn chế cắt ghép thủ công. Những bộ phận thường gặp gồm:

• Co ngang: Chuyển hướng tuyến sang trái hoặc phải.
• Co lên, co xuống: Thay đổi cao độ khi vượt chướng ngại vật.
• Tê: Tạo nhánh từ tuyến chính.
• Ngã tư: Kết nối bốn hướng tại vị trí giao tuyến.
• Nối giảm: Chuyển tiếp giữa hai đoạn có chiều rộng khác nhau.

Ở các đoạn uốn, bạn cần bảo đảm bán kính phù hợp với loại cáp sử dụng. Kỹ sư không nên thu nhỏ góc chuyển hướng chỉ để tiết kiệm diện tích lắp đặt.

Bản nối, giá đỡ và phụ kiện liên kết cần lưu ý điều gì?

Một bản nối không khớp vị trí lỗ có thể khiến đội thi công phải khoan sửa tại chỗ. Tình trạng này vừa tốn nhân công, vừa ảnh hưởng chất lượng hoàn thiện.

Với phụ kiện liên kết bằng kim loại, kỹ sư hãy lưu ý nguy cơ ăn mòn điện hóa tại môi trường ẩm. Vật liệu bulông, vòng đệm và phương án bảo vệ phải được lựa chọn phù hợp.

Riêng khả năng chịu tải, bạn có thể tham chiếu tiêu chuẩn IEC 61537:2023 cho hệ khay và thang đỡ cáp. Hồ sơ thử nghiệm cần thể hiện cấu hình và nhịp đỡ tương ứng. Hệ thống cũng phải đáp ứng yêu cầu nối đất, liên kết đẳng thế theo thiết kế điện.

Đầu tư hệ thống khay cáp nhôm chính là chiến lược khôn ngoan giúp bảo vệ đường dây điện dài hạn. Công trình không chỉ đạt chuẩn kỹ thuật khắt khe mà còn cắt giảm tối đa ngân sách bảo dưỡng. Hãy gọi ngay 0986 836 181 để Kandex Việt Nam hỗ trợ lên phương án vật tư tối ưu nhất.
