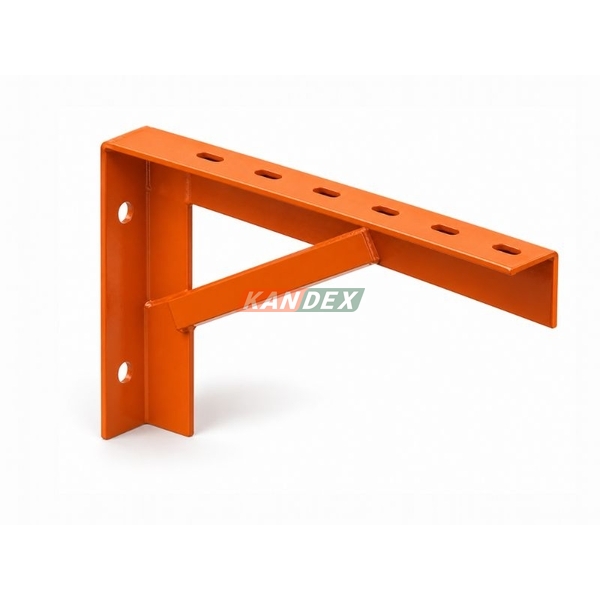

Giá Đỡ Chữ L Thang Máng Cáp

Giá đỡ chữ L thang máng cáp là phụ kiện không thể thiếu trong việc định hình tuyến cáp kỹ thuật. Chi tiết giúp nâng đỡ và cố định tuyến cáp tại tường, cột hoặc các vị trí kỹ thuật. Với kết cấu gọn, chắc chắn, sản phẩm thuận tiện lắp đặt và linh hoạt gia công theo yêu cầu. Xem ngay cấu tạo, thông số và những lưu ý quan trọng để chọn đúng quy cách cho công trình.

Giá đỡ chữ L thang máng cáp là gì? Cấu tạo có gì đặc biệt?

Giá đỡ chữ L thang máng cáp hay còn gọi là ê ke đỡ máng cáp, là phụ kiện cơ khí dùng để nâng đỡ tuyến cáp từ một phía. Sản phẩm thường liên kết với tường bê tông, cột hoặc kết cấu thép đủ khả năng chịu lực.

Khác với hệ treo từ trần, kiểu lắp này không cần bố trí ty ren phía trên tuyến. Tuy nhiên, toàn bộ tải trọng phải được truyền qua tay đỡ và điểm neo.

Cấu tạo giá đỡ chữ L thang máng cáp và nguyên lý chịu lực 90°

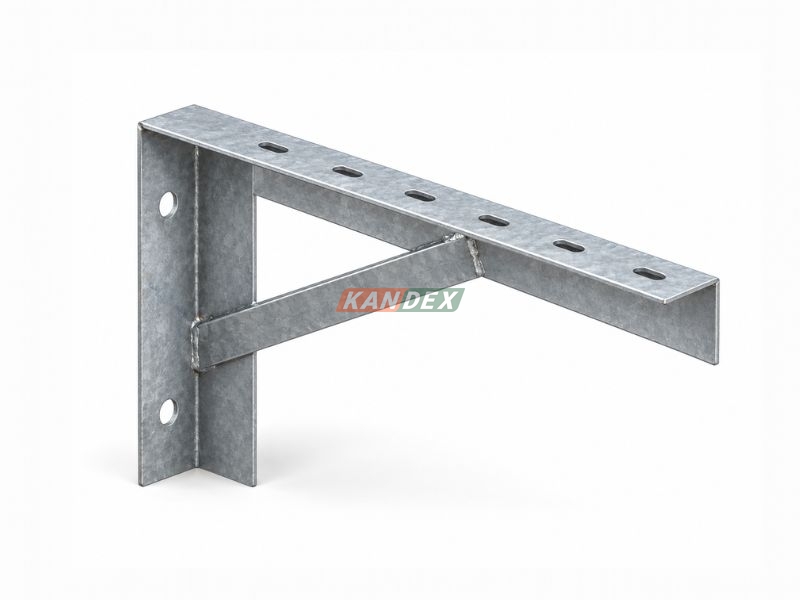

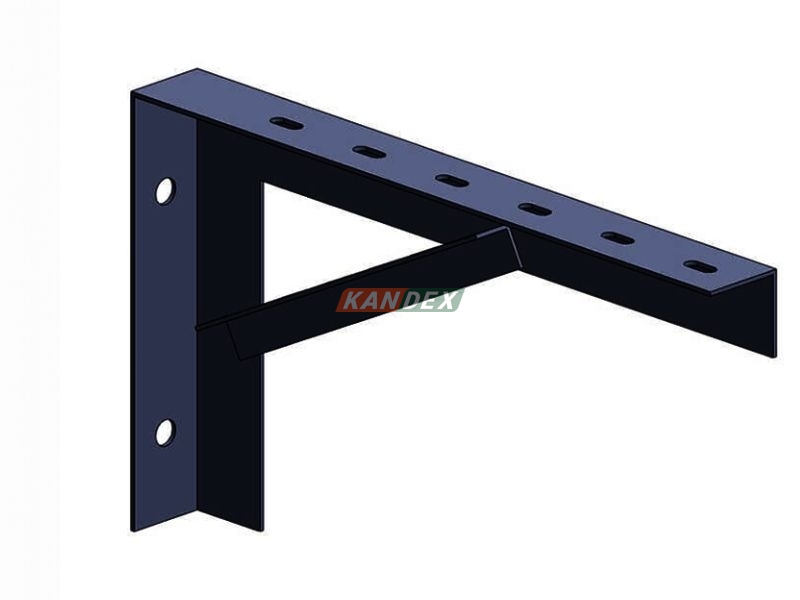

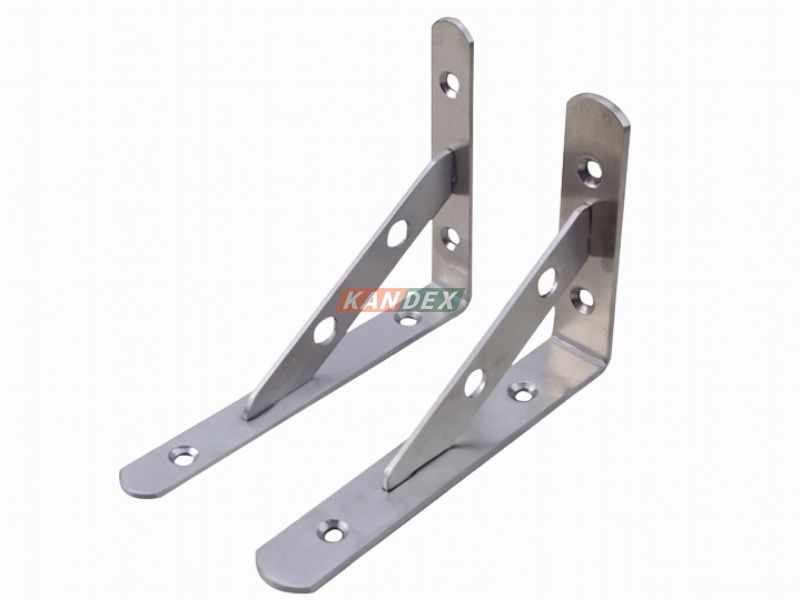

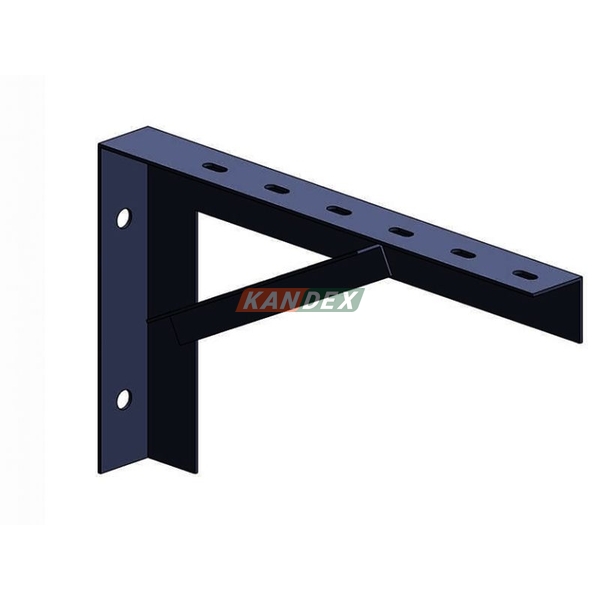

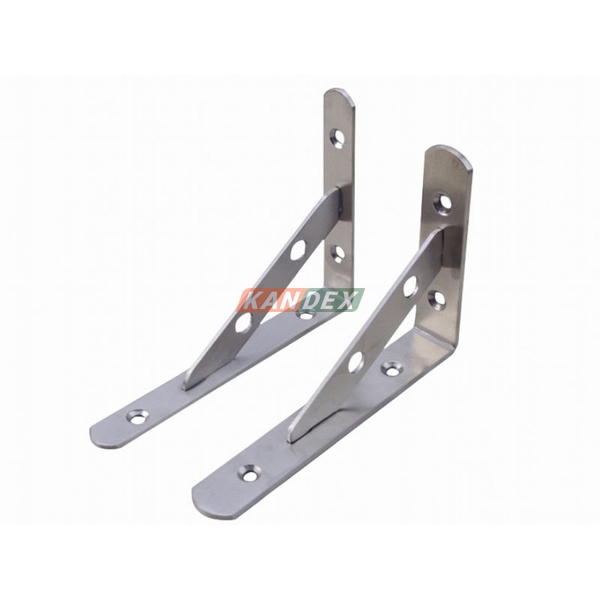

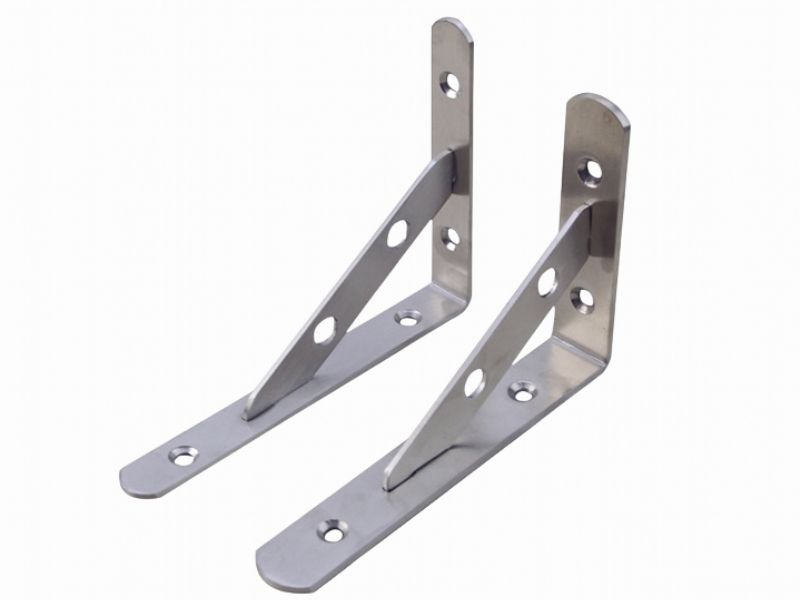

Một bộ ê ke đỡ máng cáp thường có cạnh đứng liên kết với tường và tay ngang làm bệ đỡ. Hai phần tạo thành góc 90°, có thể được chấn liền hoặc gia công từ thép hình. Tùy thiết kế, cấu kiện gồm những chi tiết sau:

• Tay đỡ ngang: Tiếp nhận trọng lượng máng và lượng cáp đặt bên trên.
• Cạnh đứng, bản mã: Truyền lực từ tay đỡ về kết cấu công trình.
• Lỗ liên kết: Dùng để lắp bu lông neo và cố định cấu kiện.
• Sườn tăng cứng: Bổ sung khi cần cải thiện độ cứng tại vùng chịu lực.

Khi tải trọng tác dụng lên tay ngang, chân giá đỡ xuất hiện mô men uốn. Chiều dài vươn càng lớn, yêu cầu đối với tiết diện và liên kết càng cao.

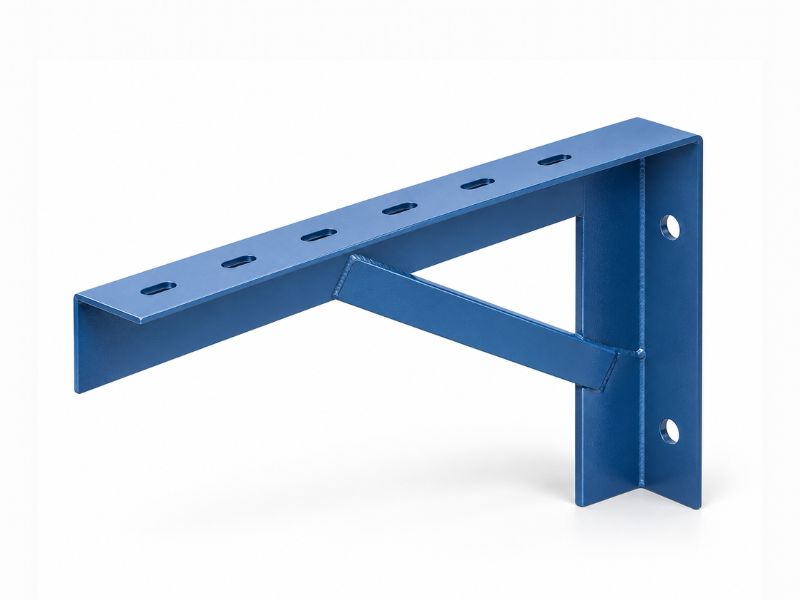

Giá đỡ chữ L thang máng cáp khác console ở điểm nào?

Trong hồ sơ M&E, console và ê ke đỡ cáp điện đôi khi được gọi thay thế cho nhau. Về bản chất, console là nhóm tay đỡ công xôn rộng hơn, bao gồm nhiều kiểu tiết diện và phương án gia cường. Trong khi đó, giá đỡ chữ L thang máng cáp sở hữu hình dáng vuông góc, có cấu trúc tương đối đơn giản.

Một số mẫu console sử dụng tay hộp, thép C hoặc bổ sung giằng tam giác để tăng độ cứng. Sự khác biệt không nằm ở việc loại nào luôn chịu lực tốt hơn. Muốn lựa chọn chính xác, bạn cần đối chiếu chiều dài tay đỡ, tiết diện, tải trọng thiết kế và phương án neo giữ.

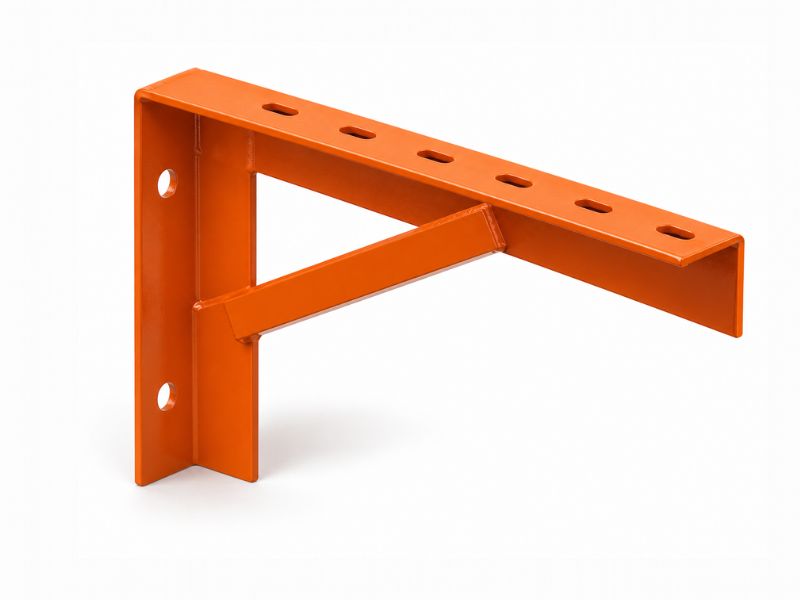

Bảng thông số giá đỡ chữ L thang máng cáp chi tiết

Cùng một tuyến cáp, chỉ cần thay đổi bề rộng hoặc khoảng cách gối đỡ, yêu cầu chịu lực đã khác. Vì thế, một kích thước không nên dùng chung cho mọi dự án. Quy cách giá đỡ chữ L thang máng cáp cần được chọn theo bản vẽ. Dưới đây là các phương án gia công tham khảo:

Lưu ý: Các kích thước trên là lựa chọn tham khảo, không phải bảng tải trọng cho phép của sản phẩm. Nhà đầu tư đang cần đặt hàng theo kích thước riêng? Bạn hãy gửi bản vẽ và yêu cầu riêng tới 0986 836 181 để Kandex Việt Nam rà soát cấu hình trước khi báo giá.

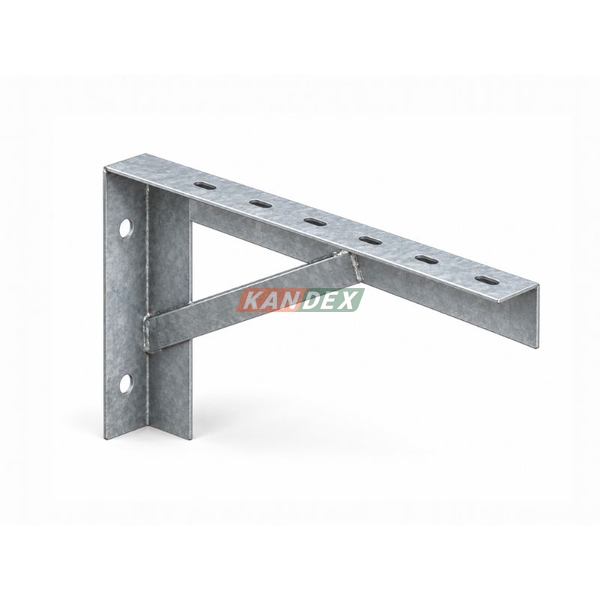

Giá đỡ chữ L thang máng cáp phù hợp với những vị trí lắp đặt nào?

Không phải tuyến điện nào cũng cần hệ treo phức tạp. Ở những vị trí có kết cấu tường phù hợp, tay đỡ chữ L có thể giúp tổ chức đường cáp gọn gàng hơn. Dẫu vậy, khả năng ứng dụng còn phụ thuộc khối lượng cáp, nhịp giữa các gối đỡ và điều kiện chịu lực. Chọn đúng vị trí sẽ phát huy lợi thế của kết cấu. Ngược lại, cố sử dụng ở nơi không phù hợp có thể khiến chi phí gia cường tăng lên.

Tuyến thang máng cáp chạy dọc tường nhà xưởng

Nhà xưởng thường dành phần lớn diện tích cho máy móc và lối vận hành. Vì thế, nhiều tuyến điện được bố trí men theo tường hoặc cột để hạn chế chiếm không gian sản xuất.

Tại đây, ke đỡ chữ L tạo mặt tựa cho máng điện mà không nhất thiết phải treo từ trần. Cách bố trí này cũng thuận tiện khi cần kiểm tra tuyến cáp ở cao độ phù hợp.

Tuy nhiên, kỹ sư cần tính cả trọng lượng thân máng, dây dẫn và phần dự phòng. Riêng những vị trí có rung động, liên kết neo phải được kiểm tra theo điều kiện làm việc thực tế.

Khu vực hành lang kỹ thuật và không gian M&E hạn chế

Hành lang kỹ thuật thường là nơi nhiều hệ thống cùng chia sẻ diện tích. Đường điện, ống nước và thông gió thường chạy sát nhau, khiến việc bố trí gối đỡ trở nên khó khăn.

Lúc này, giá đỡ máng cáp gắn tường có lợi thế nhờ cấu trúc ít chiếm chỗ. Tuy nhiên, tuyến điện vẫn cần khoảng hở phù hợp để kéo dây, tháo nắp và bảo trì.

Những trường hợp cần chuyển sang giá đỡ có giằng chịu lực

Ưu điểm gọn nhẹ của kết cấu chữ L không đồng nghĩa với khả năng đáp ứng mọi tải trọng. Tại những tuyến có nhiều cáp động lực, tay đỡ dài hoặc chịu rung từ máy móc, kỹ sư cần xem xét phương án tăng cứng.

Đặc biệt, tải trọng phát sinh khi bổ sung dây sau này cũng phải được dự phòng trong thiết kế. Bốn trường hợp cần phải lưu ý gồm:

• Tuyến cáp nặng: Tổng tải trọng vượt khả năng chịu lực được xác minh của giá đỡ.
• Tay đỡ vươn xa: Mô men lớn, cần kiểm soát biến dạng tại chân liên kết.
• Khu vực rung động: Yêu cầu đánh giá thêm tác động lên cấu kiện và bu lông neo.
• Điểm neo hạn chế: Cần thay đổi phương án liên kết hoặc hệ đỡ.

Trong những tình huống này, console đỡ thang máng cáp hoặc hệ giá đỡ gia cường sẽ phù hợp hơn. Tuy nhiên, phương án cuối cùng vẫn phải dựa trên tính toán và điều kiện công trình.

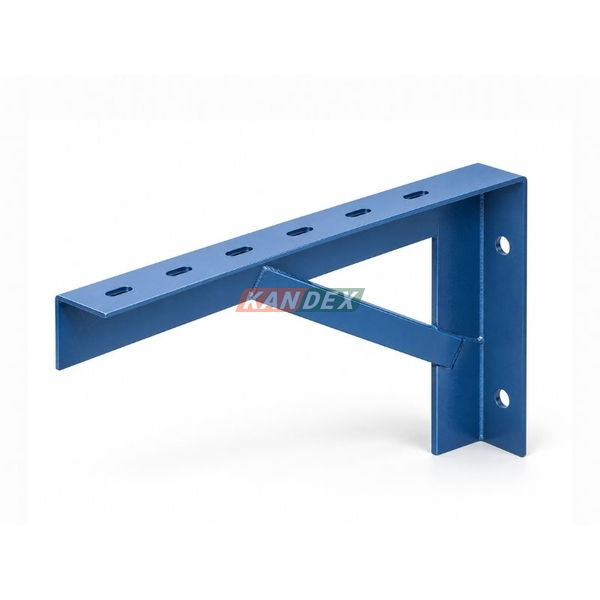

Kandex Việt Nam – Gia công giá đỡ chữ L thang máng cáp theo quy cách công trình

Với nhà thầu cơ điện, một bộ giá đỡ đạt yêu cầu phải lắp khớp ngay tại vị trí thiết kế. Sai lệch vài lỗ bắt bu lông cũng có thể khiến tiến độ bị ảnh hưởng. Kandex Việt Nam sở hữu hệ thống 2 nhà máy rộng tới 15.000m2 tại Hà Nội và Thái Nguyên, phục vụ nhu cầu gia công vật tư kim loại. Doanh nghiệp nhận sản xuất theo quy cách, hỗ trợ khách hàng đối chiếu bản vẽ và lựa chọn phương án hoàn thiện phù hợp.

Chủ động kích thước, lỗ liên kết và kiểu gia cường

Với hệ thống thiết bị cắt laser, đột dập và chấn gấp, Kandex Việt Nam có khả năng tiếp nhận nhiều cấu hình giá đỡ thép chữ L theo yêu cầu. Khách hàng có thể lựa chọn chiều dài tay ngang, chiều cao cạnh đứng và kiểu bản mã theo bản vẽ.

Vị trí lỗ liên kết cũng được thống nhất trước khi gia công hàng loạt. Đối với tuyến yêu cầu tăng độ cứng, Kandex Việt Nam sẵn sàng xem xét phương án bổ sung sườn gia cường theo thiết kế.

Đồng bộ giá đỡ với hệ thang máng cáp và phụ kiện

Sự đồng bộ giữa các hạng mục vật tư giúp đẩy nhanh tiến độ thi công thực tế tại công trình. Thay vì tốn thời gian tìm kiếm từng chi tiết rời rạc, bạn có thể chủ động tham khảo danh mục phụ kiện thang máng cáp. Từ đó, quý khách dễ dàng lựa chọn trọn gói từ thang cáp, máng cáp cho đến các liên kết phụ trợ chỉ trong một đơn hàng.

Sự chuẩn hóa này giúp các góc nối khớp hoàn toàn với nhau. Đội ngũ thi công tiết kiệm đáng kể thời gian cắt hàn chỉnh sửa tại chỗ.

Tóm lại, sự ổn định lâu dài của toàn bộ hệ thống điện phụ thuộc rất lớn vào chất lượng của giá đỡ chữ L thang máng cáp. Để nhận thêm thông số kỹ thuật chi tiết và báo giá xuất xưởng, hãy gọi 0986 836 181 ngay hôm nay.
