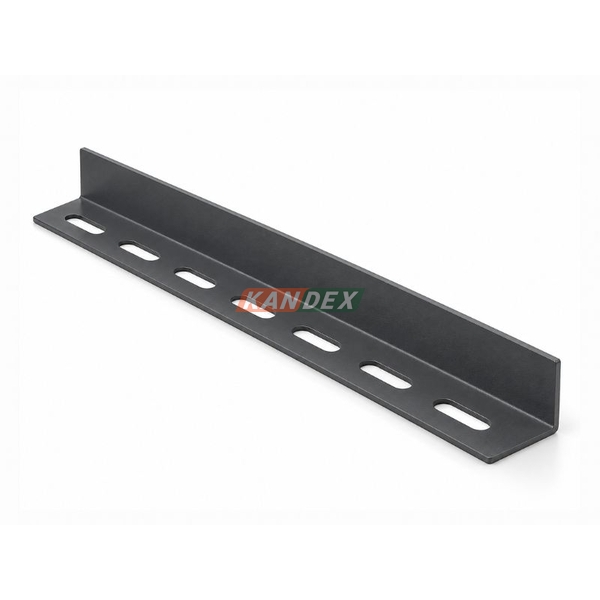

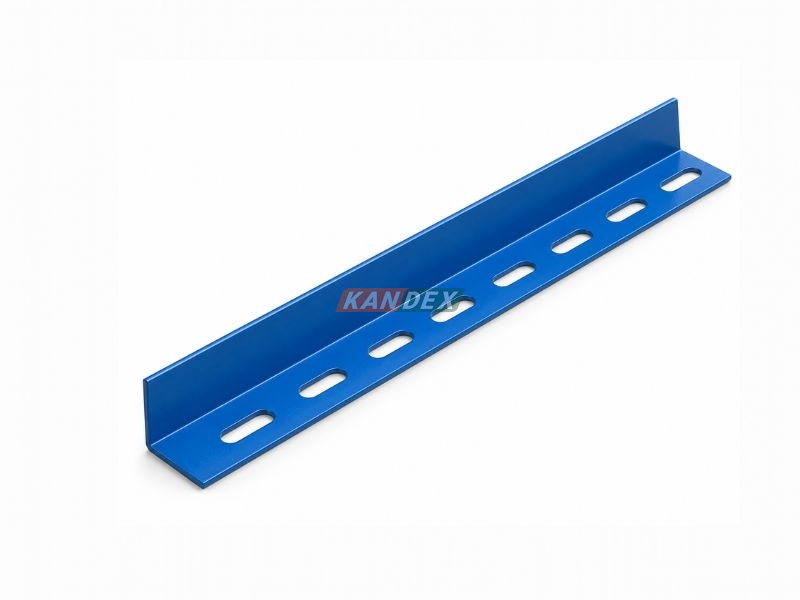

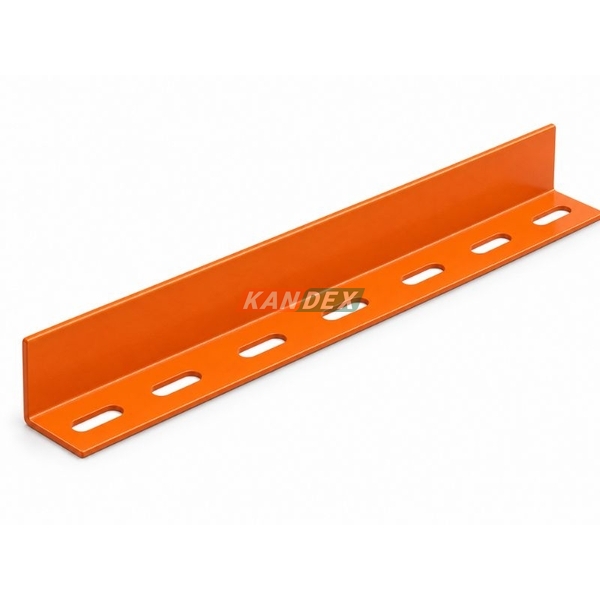

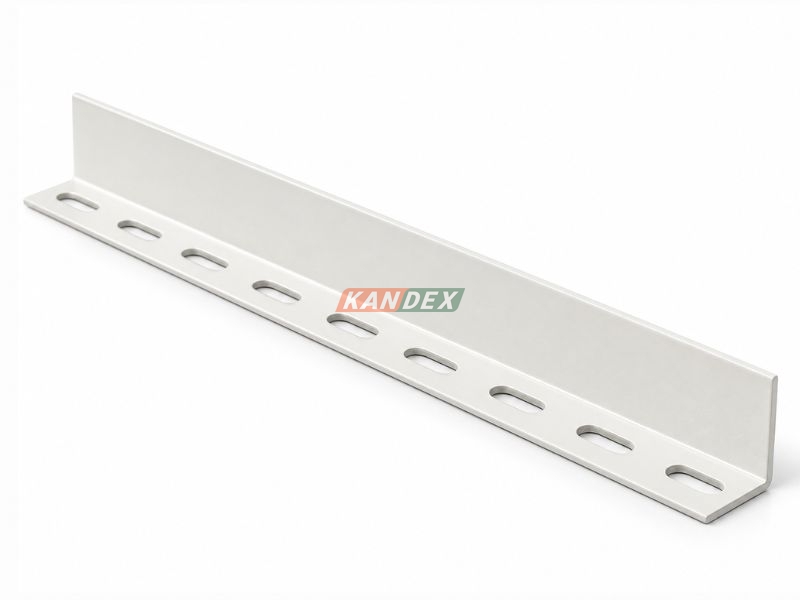

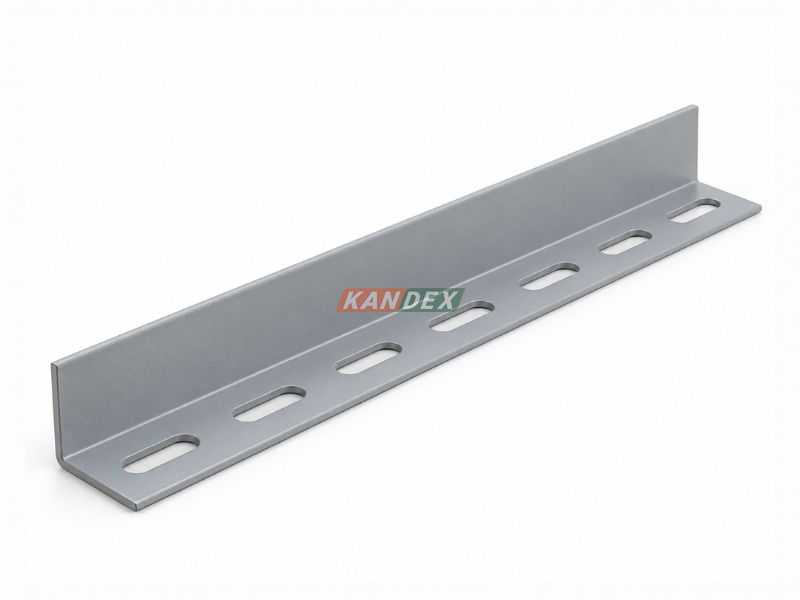

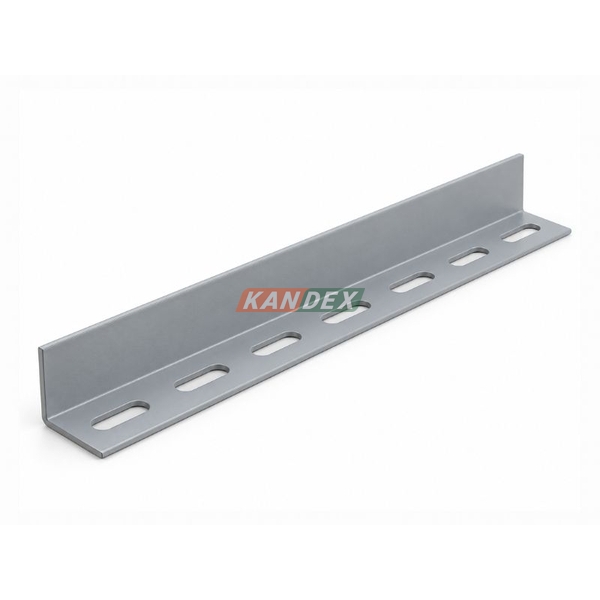

Giá Đỡ Chữ V Thang Máng Cáp

Giá đỡ chữ V thang máng cáp đảm nhiệm phần chịu lực âm thầm phía dưới những tuyến điện dài hàng chục mét. Kết cấu gọn, dễ kết hợp ty ren nhưng không thể lựa chọn tùy tiện theo kích thước máng.

Từ chiều dài thanh đỡ đến lớp mạ bề mặt, mỗi thông số đều liên quan đến điều kiện lắp đặt. Kandex Việt Nam mang đến nhiều phương án gia công, giúp nhà thầu chủ động hơn khi lựa chọn cấu hình phù hợp.

Giá đỡ chữ V thang máng cáp là gì? Cấu tạo và công dụng

Giá đỡ chữ V thang máng cáp là phụ kiện cơ khí dùng để nâng đỡ và định vị tuyến thang cáp, máng cáp hoặc khay cáp. Sản phẩm thường được lắp phía dưới đường dây, kết hợp cùng ty ren treo để liên kết lên kết cấu chịu lực.

Khác với bản nối hay co chuyển hướng, thanh V trực tiếp tham gia vào hệ thống chịu tải. Vì vậy, sản phẩm cần đáp ứng cả yêu cầu kích thước lẫn khả năng làm việc theo thiết kế.

Kết cấu chữ V và hai đầu liên kết ty ren có gì đặc biệt?

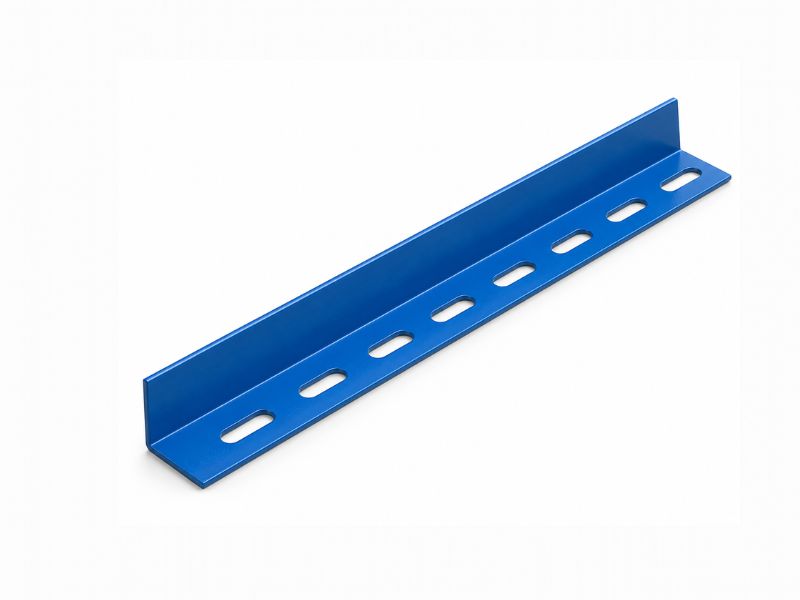

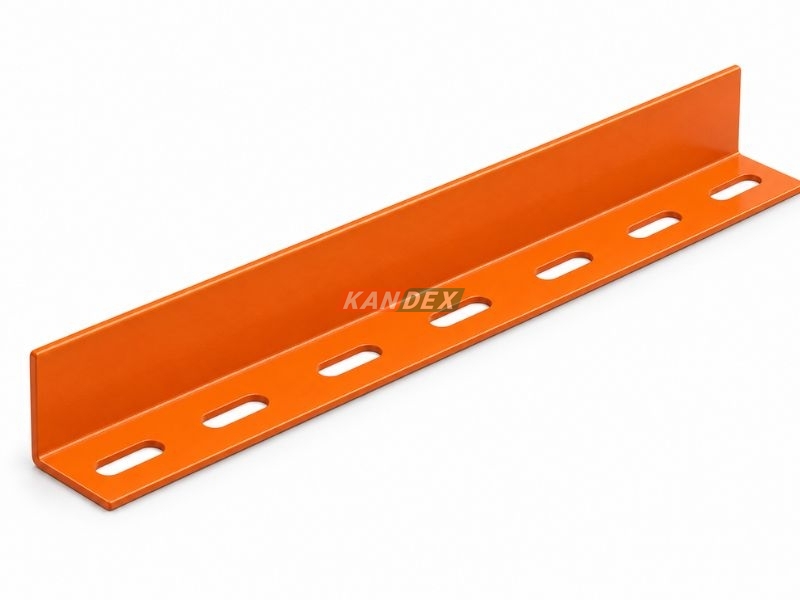

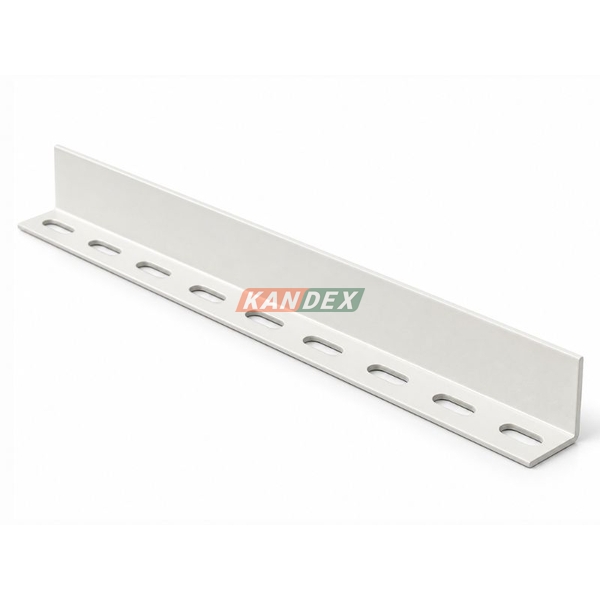

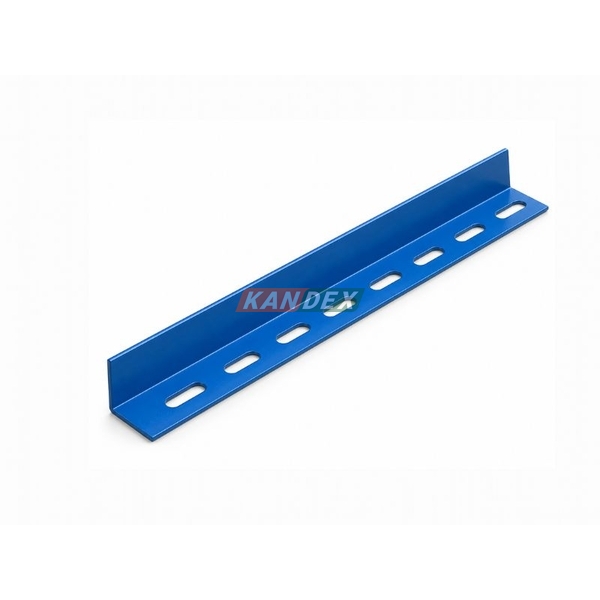

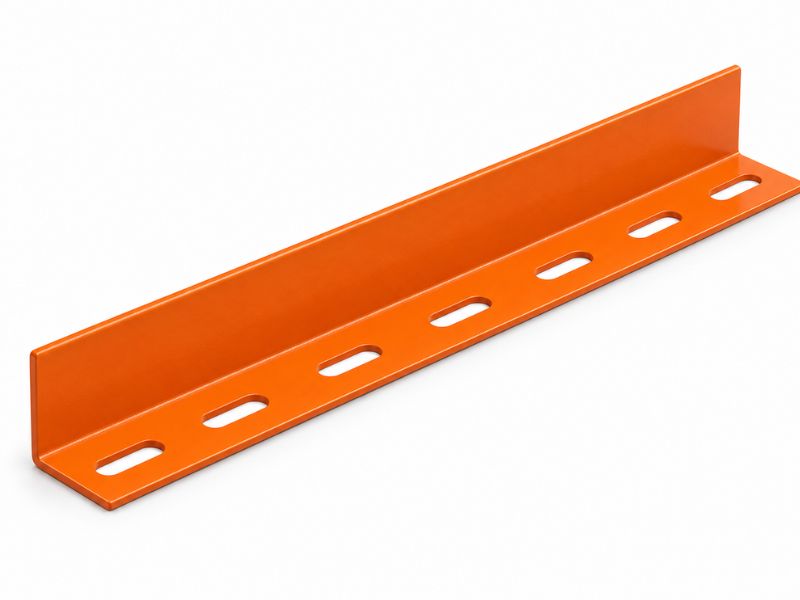

Điểm nhận diện của phụ kiện này là thân thép có tiết diện góc chữ V, thường được gia công bằng phương pháp chấn hoặc sử dụng thép hình phù hợp.

Hai đầu thanh đỡ được bố trí lỗ liên kết, cho phép kết hợp với ty ren và bộ đai ốc. Lỗ có thể dạng tròn hoặc oval, tùy yêu cầu lắp đặt. Tuy cấu tạo không phức tạp, mỗi chi tiết đều có vai trò riêng:

• Thân thép chữ V: Tiếp nhận tải trọng từ tuyến cáp và truyền đến các điểm treo.
• Lỗ liên kết hai đầu: Bố trí vị trí bắt ty ren theo thiết kế.
• Bộ đai ốc, long đen: Cố định thanh ngang tại cao độ yêu cầu.
• Lớp hoàn thiện: Hạn chế ăn mòn, phù hợp điều kiện sử dụng.

Bên cạnh thanh V, giá đỡ chữ U thang máng cáp cũng phù hợp với nhiều hệ treo hai ty ren. Việc lựa chọn cần dựa trên tải trọng, tiết diện và khoảng cách giữa các điểm treo.

Giá đỡ chữ V thang máng cáp giữ ổn định tuyến cáp như thế nào?

Khi lắp đúng kỹ thuật, thanh V tiếp nhận tải trọng từ thang máng cáp và truyền lên kết cấu chịu lực thông qua bộ treo. Nhờ liên kết ở hai phía, cấu hình này phù hợp với nhiều tuyến điện chạy ngang dưới trần. Tuy nhiên, khả năng hạn chế xê dịch còn phụ thuộc vào chi tiết kẹp giữ và cách bố trí liên kết.

Để hoàn thiện hệ treo, nhà thầu nên lựa chọn đồng bộ các phụ kiện thang máng cáp. Ty ren, bát kẹp và bộ đai ốc phù hợp sẽ giúp quá trình căn chỉnh thuận tiện hơn.

Bảng thông số kỹ thuật giá đỡ chữ V thang máng cáp

Giá đỡ thang máng cáp chữ V được sản xuất theo nhiều cấu hình, tùy chiều rộng tuyến và tải trọng thiết kế. Vì thế, bảng quy cách cần thể hiện cả kích thước lẫn hình thức liên kết. Dưới đây là những thông số tham khảo để người mua chuẩn bị yêu cầu gia công:

Lưu ý: Thông số trên chỉ mang tính tham khảo, chưa phải bảng quy cách được xác nhận cho từng mã hàng Kandex Việt Nam. Khả năng chịu tải cần tính toán hoặc kiểm chứng theo cấu hình thực tế. Bạn hãy liên hệ hotline 0986 836 181 để trao đổi kỹ trước khi chốt đơn.

Khi nào nên dùng giá đỡ chữ V thang máng cáp thay cho giá đỡ chữ L?

Hai loại giá đỡ thang máng cáp này có thể phục vụ cùng một tuyến điện. Tuy nhiên, cách bố trí điểm chịu lực của 2 dòng hoàn toàn khác nhau.

Với đường cáp chạy giữa nhà xưởng, phía trên có dầm hoặc kết cấu phù hợp, hệ treo hai ty ren thường thuận tiện. Thanh V nằm ngang bên dưới, cho phép bố trí tuyến ở cao độ thiết kế mà không cần bám sát tường.

Ngược lại, giá đỡ chữ L hay console phù hợp hơn khi máng cáp chạy dọc tường, cột hoặc kết cấu thép. Một đầu tay đỡ liên kết vào bề mặt chịu lực, phần còn lại vươn ra nâng tuyến điện. Sự khác biệt này dẫn đến ba tình huống lựa chọn:

• Tuyến giữa trần: Cân nhắc thanh V kết hợp hai ty ren và điểm neo phù hợp.
• Tuyến sát tường: Ưu tiên console chữ L nếu kết cấu đủ khả năng chịu lực.
• Không gian chật: Kiểm tra khoảng thao tác, hướng lắp và khả năng giao cắt hệ M&E.

Không có cấu hình nào mặc nhiên chịu lực tốt hơn trong mọi điều kiện. Mỗi phương án cần được kiểm tra theo hồ sơ thiết kế và điều kiện neo giữ.

3 sai sót thường gặp khi chọn giá đỡ chữ V thang máng cáp

Có những sai lệch chỉ được phát hiện khi vật tư đã đưa lên trần. Lúc này, công đoạn sửa chữa thường tốn thời gian hơn nhiều so với việc kiểm tra bản vẽ ban đầu. Ba trường hợp dưới đây cần được rà soát trước khi đặt gia công giá đỡ chữ V thang máng cáp:

Chọn chiều dài thanh đỡ bằng đúng bề rộng máng

Máng cáp rộng 300 mm không đồng nghĩa thanh V cũng phải dài 300 mm. Giá đỡ chữ V thang máng cáp còn cần khoảng không gian cho lỗ ty ren, bát kẹp và các chi tiết liên kết.

Nếu bỏ qua phần này, sản phẩm có thể không lắp vừa dù chiều rộng máng hoàn toàn chính xác. Do đó, chiều dài cần được xác định từ khoảng cách tim ty treo và cấu hình lắp đặt.

Chỉ nhìn độ dày mà bỏ qua tải trọng thực tế

Cùng một khổ máng nhưng khối lượng dây dẫn có thể chênh lệch lớn. Khi tải tăng, lực tác dụng lên thanh ngang và bộ treo cũng thay đổi.

Độ dày thép chỉ là một phần của bài toán. Tiết diện, chiều dài, khoảng cách gối đỡ và khả năng chịu lực của neo đều cần được xem xét. Riêng các tuyến có cáp động lực lớn, kỹ sư nên tính cả tải trọng dự phòng theo hồ sơ thiết kế.

Chọn sai lớp phủ hoặc thiếu chi tiết liên kết

Giá đỡ sơn tĩnh điện dùng trong phòng kỹ thuật không nên mặc nhiên áp dụng cho khu vực ngoài trời. Điều kiện ẩm, hóa chất và nguy cơ ăn mòn có thể đòi hỏi giải pháp khác.

Ngoài ra, bản kê cần làm rõ số lượng ty ren, đai ốc, long đen và bát kẹp đi kèm. Thiếu một nhóm vật tư nhỏ cũng có thể làm chậm tiến độ lắp đặt.

Ở đâu cung cấp giá đỡ chữ V đồng bộ với thang máng cáp và phụ kiện?

Tay đỡ đúng kích thước vẫn chưa đủ để việc lắp đặt diễn ra thuận lợi. Vị trí lỗ, ty ren và bát kẹp cũng phải khớp với nhau. Sự đồng bộ này giúp đội thi công giảm thời gian chỉnh sửa, nhất là tại những công trình có nhiều tuyến cáp.

Với lợi thế gia công cơ khí theo bản vẽ, Kandex Việt Nam cung cấp giá đỡ chữ V thang máng cáp theo yêu cầu. Đơn vị còn hỗ trợ lựa chọn vật tư đi kèm, phù hợp với từng hệ thang, máng và khay cáp.

Khách hàng có thể chủ động lựa chọn quy cách thay vì phụ thuộc hoàn toàn vào mẫu có sẵn. Một số lợi thế nổi bật đáng cân nhắc của thương hiệu gồm:

• Gia công linh hoạt: Chiều dài, độ dày và vị trí lỗ được điều chỉnh theo bản vẽ.
• Đa dạng bề mặt: Có thể lựa chọn sơn tĩnh điện hoặc mạ kẽm theo môi trường sử dụng.
• Đồng bộ phụ kiện: Cung cấp thanh V cùng ty ren, bát kẹp và các chi tiết liên kết.
• Báo giá rõ ràng: Tiếp nhận bảng kê vật tư, phân loại quy cách và số lượng theo từng mã.
• Chủ động tiến độ: Phối hợp kế hoạch sản xuất, kiểm tra sản phẩm và giao hàng theo dự án.

Chọn đúng giá đỡ chữ V thang máng cáp giúp quá trình lắp đặt thuận lợi và giảm công chỉnh sửa. Liên hệ ngay Hotline 0986 836 181 để trao đổi bản vẽ và nhận báo giá cạnh tranh.
