Dây Tiếp Địa Thang Máng Cáp

Dây tiếp địa thang máng cáp thường chỉ dài vài trăm milimet, nhưng thiếu đúng vị trí có thể làm khó khâu nghiệm thu. Phía sau sợi đồng nhỏ là yêu cầu về tính liên tục điện, tiết diện và đầu cos.

Kandex Việt Nam giới thiệu những cấu hình thường gặp trên tuyến thang, máng, khay kim loại. Từ quy cách sản phẩm đến cách chọn cho từng mối ghép, phần dưới giúp bạn hạn chế sai sót khi lên đơn.

Tìm hiểu dây tiếp địa thang máng cáp là gì?

Dây tiếp địa thang máng cáp là phụ kiện dẫn điện, thường được sử dụng để liên kết các đoạn thang cáp, máng cáp, khay cáp hoặc kết nối chúng với hệ thống tiếp địa bảo vệ.

Sản phẩm còn được gọi là dây đồng tiếp địa thang máng cáp, dây nối đất hoặc dây liên kết đẳng thế. Tùy thiết kế, dây có thể sử dụng lõi đồng mềm bọc cách điện hoặc đồng bện dạng phẳng, hai đầu được ép cos để thuận tiện liên kết với kết cấu kim loại.

Điểm đáng chú ý nằm ở chức năng của phụ kiện. Chi tiết này giúp duy trì liên tục điện giữa các bộ phận kim loại, hạn chế chênh lệch điện thế nguy hiểm khi xảy ra sự cố.

Tuy nhiên, dây nối đẳng thế không mặc nhiên thay thế dây dẫn bảo vệ PE. Tiết diện và phương án kết nối phải được xác định theo thiết kế điện của công trình.

Bảng thông số kỹ thuật dây tiếp địa thang máng cáp

Không phải công trình nào cũng sử dụng một quy cách dây tiếp địa giống nhau. Tùy kiểu thang máng cáp, điều kiện làm việc và yêu cầu bảo vệ điện, sản phẩm cần có cấu hình tương ứng. Bảng dưới đây tổng hợp các lựa chọn phổ biến để thuận tiện lập yêu cầu mua hàng.

Lưu ý: Các kích thước trên mang tính tham khảo, không phải cấu hình bắt buộc. Tiết diện dây phải đáp ứng yêu cầu bảo vệ điện và điều kiện sự cố của từng công trình.

Cấu tạo dây tiếp địa bằng đồng bện và đồng mềm khác nhau thế nào?

Cùng phục vụ liên kết điện, hai kiểu dây tiếp địa thang máng cáp phổ biến lại khác nhau về cấu trúc và cách sử dụng. Nhìn vào độ sáng của Đồng chưa đủ để đánh giá chất lượng. Người mua nên xem cả lõi dẫn, kiểu đầu nối và môi trường lắp đặt.

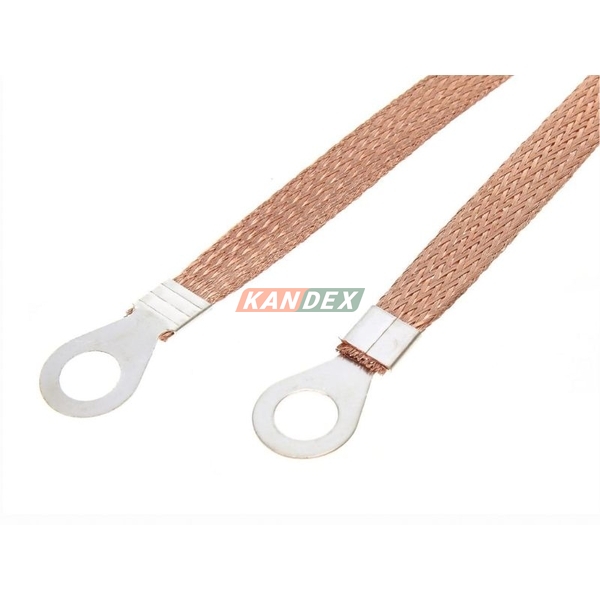

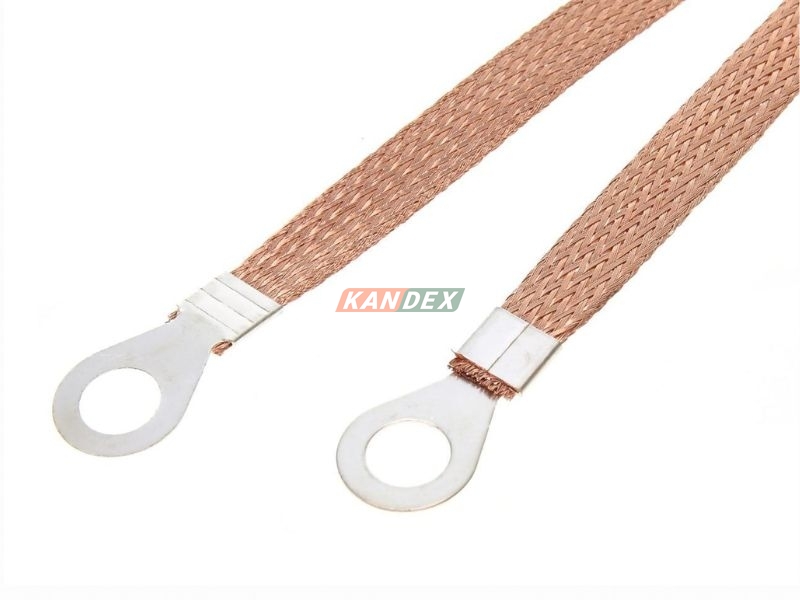

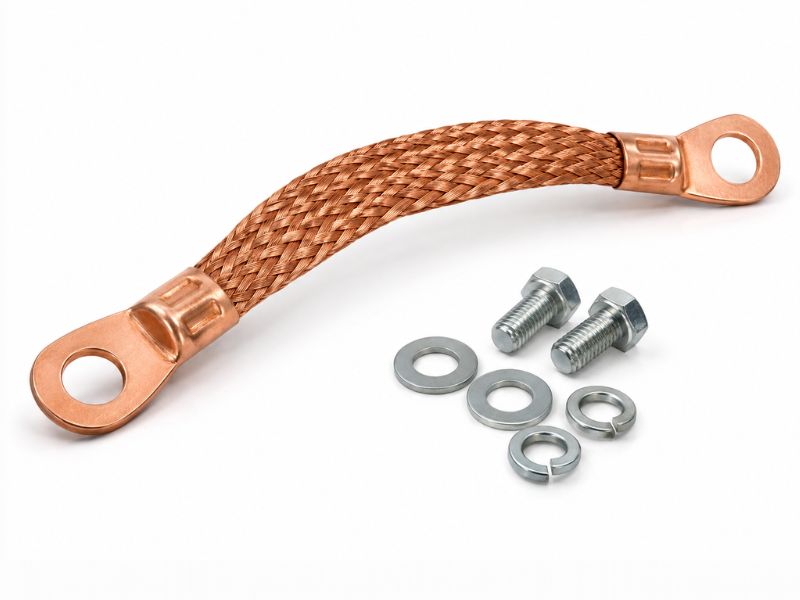

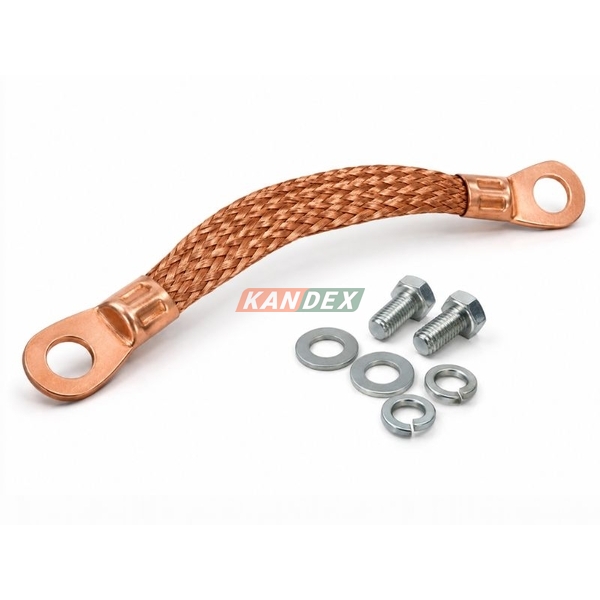

Dây tiếp địa thang máng cáp đồng bện phẳng

Dây đồng bện tiếp địa được cấu thành từ nhiều sợi đồng mảnh đan xen thành dải mềm. Kết cấu này thuận tiện tại những vị trí cần uốn hoặc có chuyển vị trong giới hạn thiết kế.

Đặc biệt, dạng dẹt giúp quan sát tình trạng bề mặt và đầu liên kết khá dễ dàng. Sản phẩm có thể sử dụng đồng trần hoặc đồng bện mạ thiếc.

Lớp mạ thiếc hỗ trợ bảo vệ bề mặt trong điều kiện phù hợp. Tuy vậy, độ bền liên kết vẫn phụ thuộc môi trường, vật liệu tiếp xúc và chất lượng gia công. Khi đặt hàng, bạn cần xác nhận tiết diện thực tế thay vì chỉ nhìn bề rộng dải đồng.

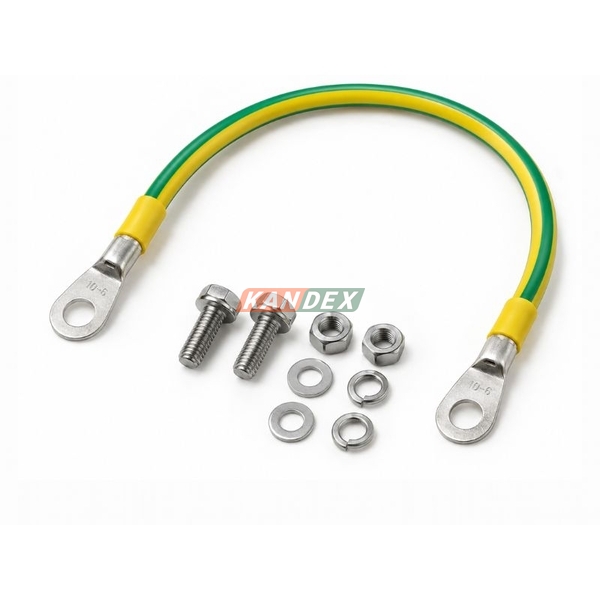

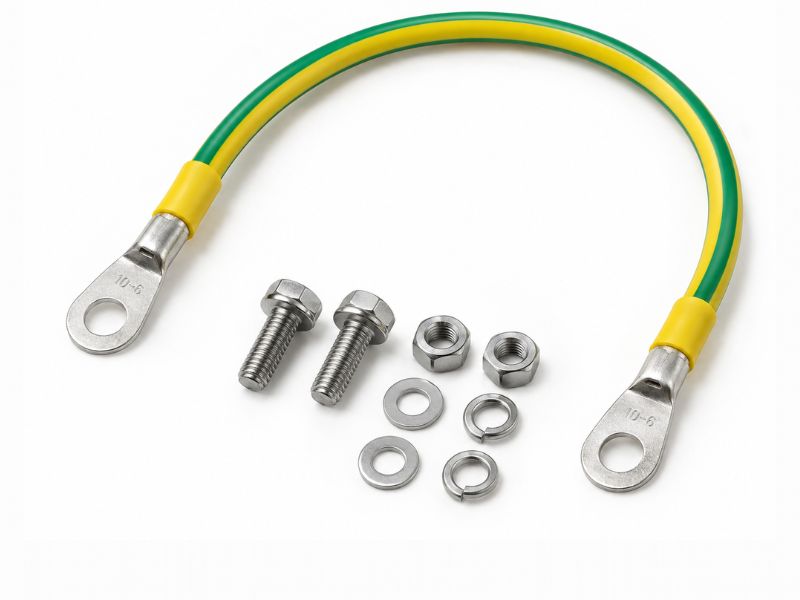

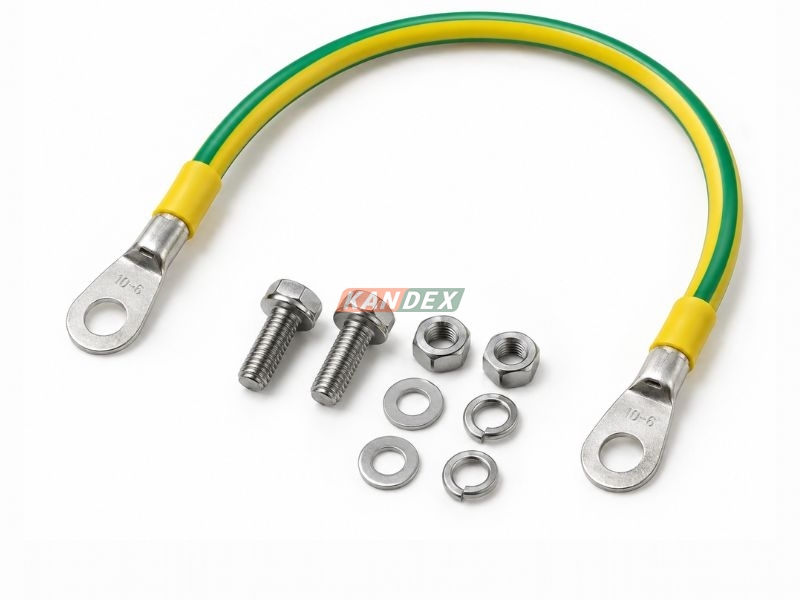

Dây tiếp địa thang máng cáp đồng mềm bọc cách điện

Dòng dây tiếp địa thang máng cáp này có ruột dẫn bằng đồng mềm, bên ngoài thường bọc cách điện xanh vàng. Màu sắc giúp nhận diện chức năng bảo vệ điện theo quy ước.

Khác với dạng bện phẳng, dây đồng mềm bọc cách điện có kết cấu gần giống dây điện thông dụng. Hai đầu được ép cos để liên kết với các cấu kiện kim loại.

Ưu điểm là dễ phân biệt trong khu vực có nhiều tuyến dây. Tuy nhiên, độ dày vỏ bọc không phản ánh khả năng chịu dòng sự cố. Tiết diện ruột dẫn, chất lượng mối ép và thông số đầu cos mới là những dữ liệu cần đối chiếu.

Công dụng của dây đồng tiếp địa thang máng cáp

Vai trò của dây đồng tiếp địa thang máng cáp điện vượt xa vẻ ngoài khiêm tốn của sản phẩm. Chức năng thực sự nằm ở khả năng bảo vệ tính mạng con người và tài sản.

Một công trình điện công nghiệp thiếu đi phụ kiện liên kết này sẽ đối mặt nhiều rủi ro ngầm. Cụ thể hơn, thiết bị mang đến hai lợi ích kỹ thuật không thể thay thế sau:

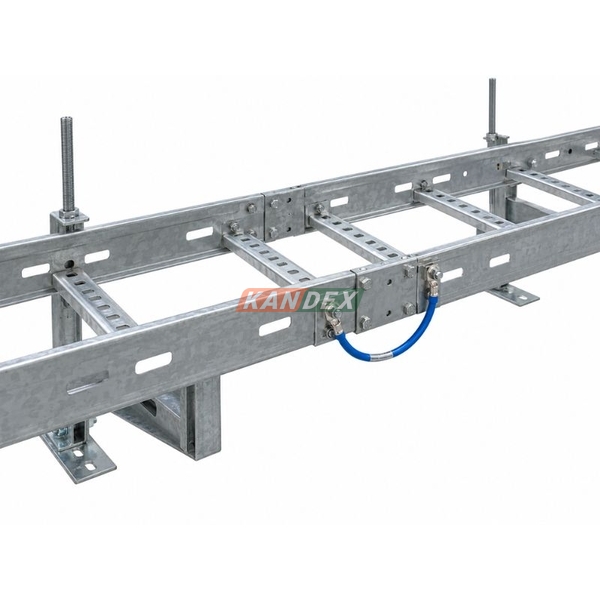

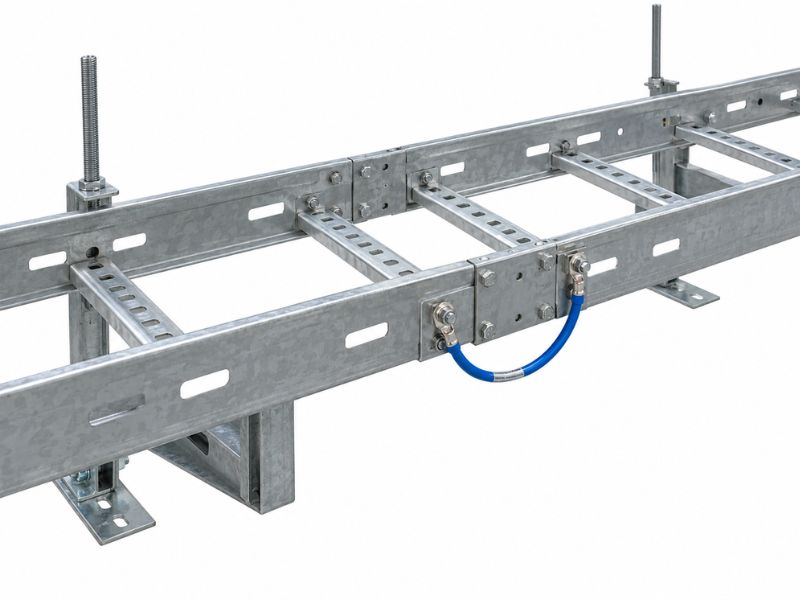

Duy trì liên tục điện tại các mối ghép

Một tuyến cáp dài có thể đi qua hàng chục bản nối, co, tê và điểm chuyển hướng. Không phải vị trí nào cũng duy trì được tiếp xúc điện chỉ nhờ bulông.

Lớp sơn, ăn mòn hoặc chuyển vị tại khớp nối đều cần được xem xét. Dây tiếp địa thang máng cáp giúp tạo đường dẫn điện bổ sung ở những vị trí thiết kế yêu cầu.

Tuy nhiên, mối nối tiêu chuẩn đã được chứng minh đạt tính liên tục điện có thể không cần dây nối cầu riêng. Vì vậy, khi lập danh mục phụ kiện thang máng cáp, bạn cần đối chiếu cả với bản nối và bộ liên kết khác. Cách bóc tách đồng bộ sẽ hạn chế tình trạng đặt thiếu hoặc mua dư vật tư.

Dây tiếp địa thang máng cáp hỗ trợ an toàn điện và công tác nghiệm thu

Một tuyến thang máng cáp hoàn thiện về hình thức chưa đủ để kết luận an toàn. Phần kim loại còn phải đáp ứng yêu cầu liên kết đẳng thế và bảo vệ điện.

Dây tiếp địa được bố trí đúng giúp hình thành đường liên kết có chủ đích giữa các cấu kiện. Khi nghiệm thu, kỹ thuật viên cần kiểm tra cả mối ghép lẫn tính liên tục điện.

Đặc biệt, bạn không nên lấy giá trị điện trở nối đất của toàn công trình thay thế cho kết quả kiểm tra từng liên kết. Mỗi phép đo phục vụ một mục đích khác nhau.

4 tiêu chí chọn dây tiếp địa thang máng cáp đúng yêu cầu

Giá một sợi dây không lớn, nhưng đặt sai quy cách dây tiếp địa thang máng cáp có thể khiến công trình phải thay thế. Vướng mắc thường nằm ở tiết diện, độ dài và kích thước đầu kết nối. Trước khi chốt đơn, bộ phận mua hàng nên rà lại bốn thông tin quan trọng sau:

• Tiết diện dẫn điện: Lựa chọn theo hồ sơ thiết kế, yêu cầu liên kết đẳng thế và khả năng chịu dòng sự cố.
• Chiều dài hoàn thiện: Bảo đảm khoảng nối phù hợp, không bị kéo căng khi hệ thống làm việc.
• Vật liệu và bề mặt: Đối chiếu đồng trần, đồng mạ thiếc hoặc dây bọc cách điện với môi trường sử dụng.
• Đầu cos liên kết: Kiểm tra đường kính lỗ, chất lượng mối ép và khả năng tương thích với bulông.

Riêng hệ khay cáp Nhôm, điểm tiếp xúc giữa đầu cos đồng và thân khay cần được xử lý phù hợp. Lựa chọn đúng chi tiết liên kết giúp hạn chế ăn mòn điện hóa trong quá trình sử dụng.

Kandex Việt Nam cung cấp dây tiếp địa đồng bộ với thang máng cáp

Trong hệ thống điện công nghiệp, chất lượng phụ kiện liên kết cần được quan tâm tương xứng với kết cấu thang máng cáp. Một tuyến đỡ cáp được gia công đúng quy cách vẫn cần phương án tiếp địa phù hợp để đáp ứng yêu cầu an toàn.

Kandex Việt Nam cung cấp các giải pháp thang cáp, máng cáp và phụ kiện theo yêu cầu dự án. Doanh nghiệp sẵn lòng hỗ trợ quý khách đối chiếu vật tư với bản vẽ và cấu hình lắp đặt.

Khách hàng nên chuẩn bị yêu cầu về vật liệu, hồ sơ chất lượng và điều kiện nghiệm thu. Đây là cơ sở để kiểm soát sản phẩm từ khâu đặt mua đến khi bàn giao.

Tóm lại, dây tiếp địa thang máng cáp cần được chọn đúng tiết diện, chiều dài và đầu kết nối để phù hợp với thiết kế bảo vệ điện. Quý khách hãy liên hệ Kandex Việt Nam – Hotline 0986 836 181 để trao đổi quy cách và nhận báo giá cạnh tranh.
