Console Đỡ Thang Máng Cáp

Console đỡ thang máng cáp đóng vai trò nâng đỡ, giữ ổn định tuyến điện lắp đặt sát tường hoặc cột. Tuy nhiên, chỉ một sai lệch nhỏ về kích thước, vị trí neo cũng có thể gây khó khăn khi thi công. Vì vậy, lựa chọn tay đỡ cần xem xét đồng thời tải trọng, chiều vươn và kết cấu liên kết. Những thông tin dưới đây sẽ giúp bạn nắm rõ quy cách và chọn sản phẩm phù hợp với công trình.

Console đỡ thang máng cáp là gì? Cấu tạo và công dụng

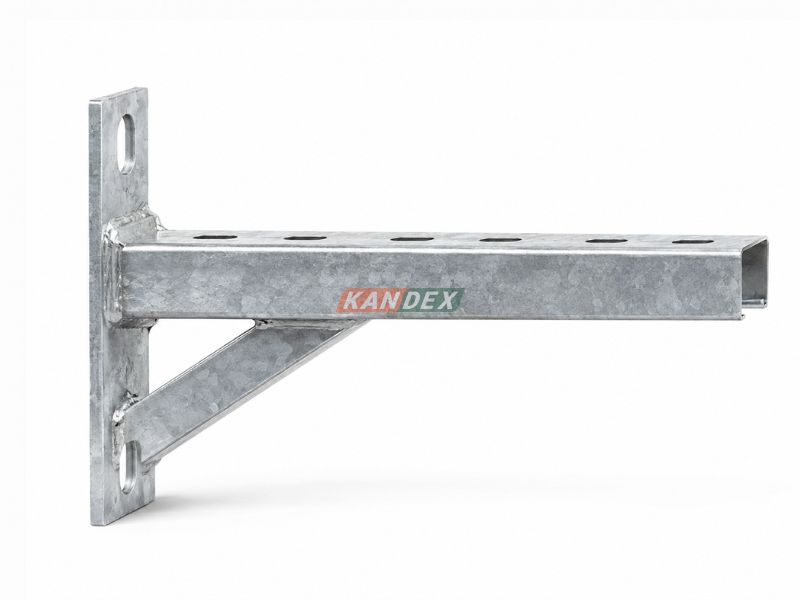

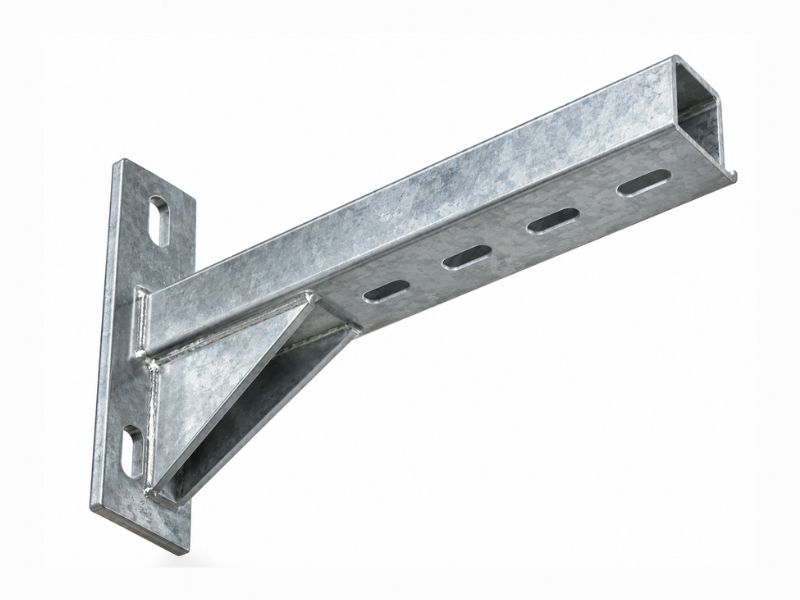

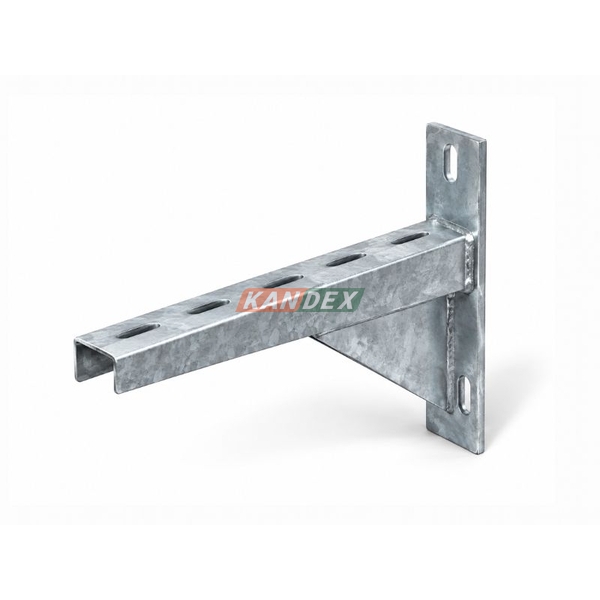

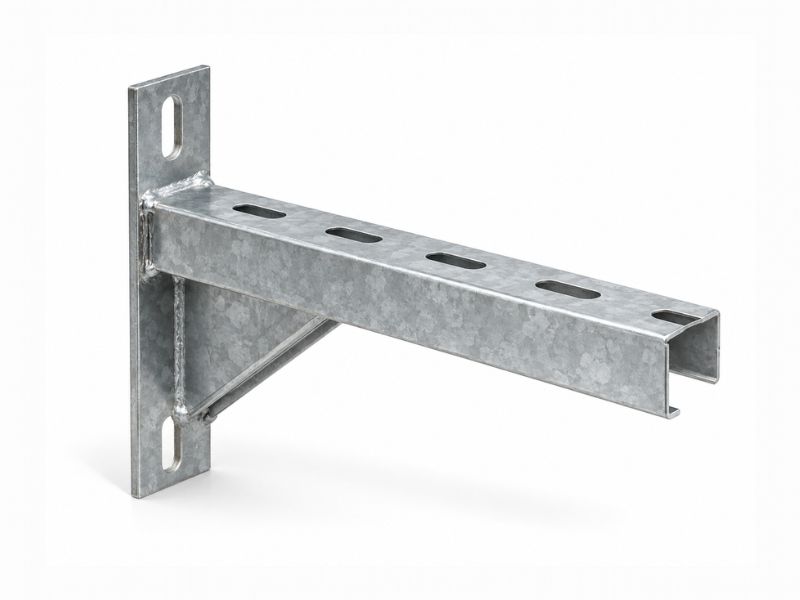

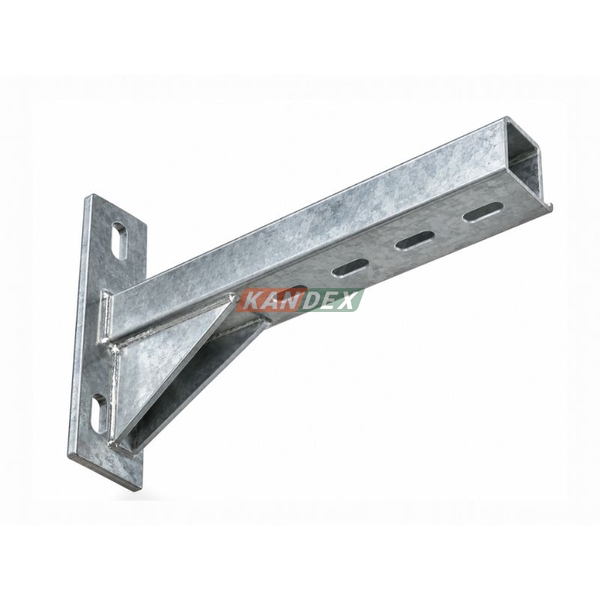

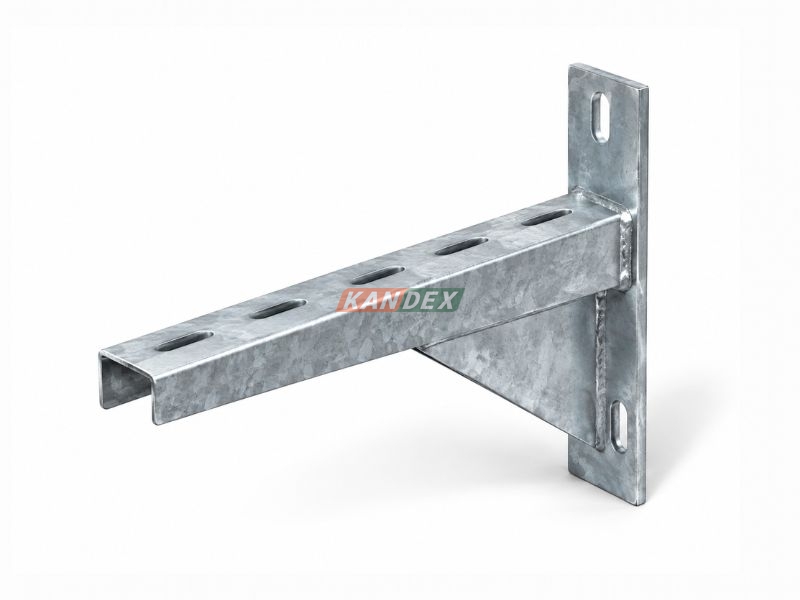

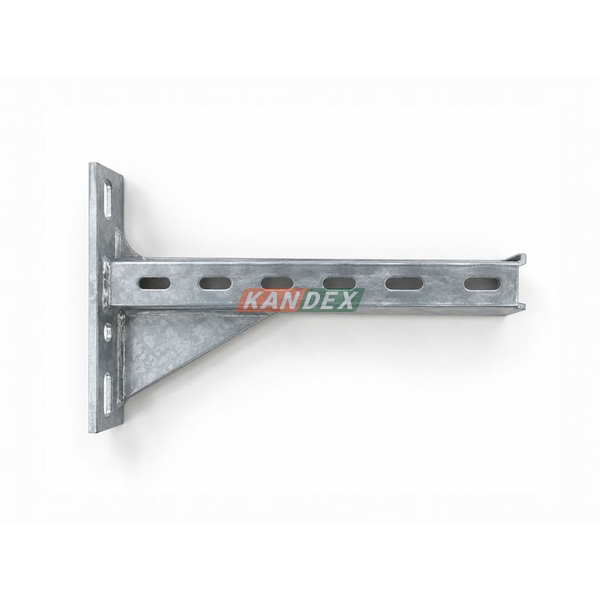

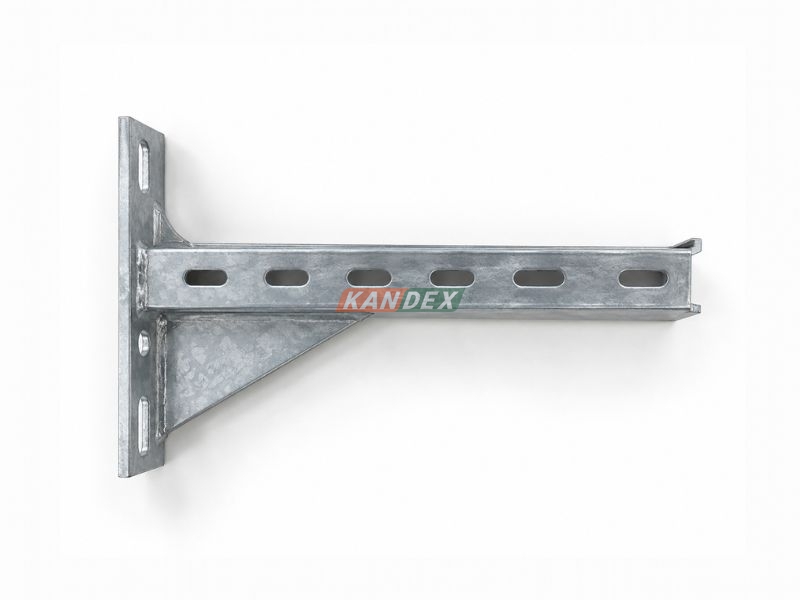

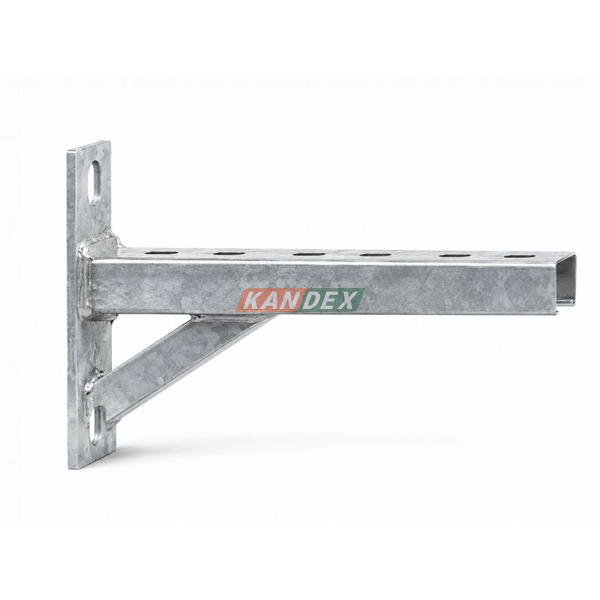

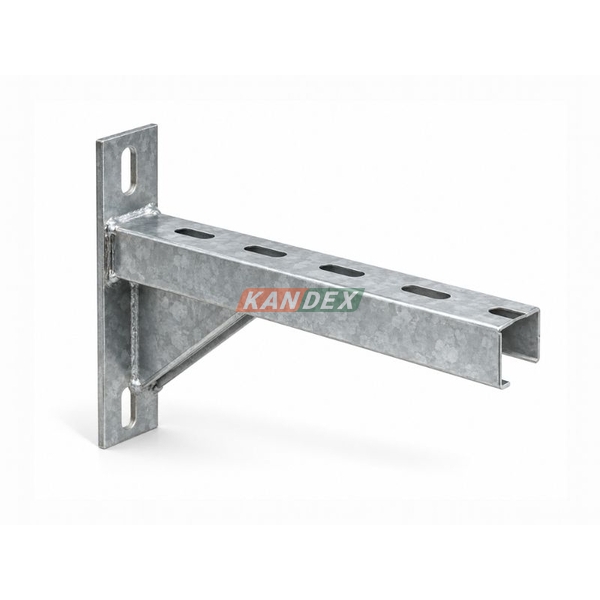

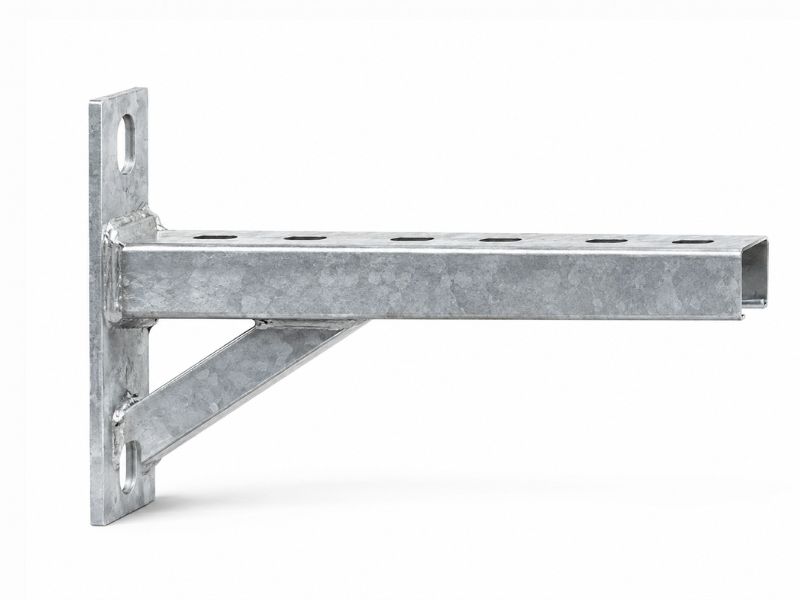

Console đỡ thang máng cáp là dạng tay đỡ công xôn, dùng để nâng đỡ tuyến cáp từ một phía. Bộ phận này thường liên kết với tường bê tông, cột hoặc kết cấu thép đủ khả năng chịu lực.

Một bộ console có thể gồm tay đỡ, bản mã, sườn tăng cứng và chi tiết liên kết. Tùy thiết kế, cấu kiện được chế tạo từ thép tấm chấn gấp, thép hình hoặc thanh C/U.

Điểm khác biệt nằm ở cách truyền tải. Quang treo máng cáp thường kết hợp hệ ty ren, còn giá đỡ hai ty phân phối lực qua thanh ngang. Trong khi đó, tay công xôn truyền lực về một đầu neo. Nhờ kết cấu gọn, giá đỡ Console phù hợp các tuyến chạy sát tường, dọc cột nhà xưởng hoặc nơi khó bố trí hệ treo trần.

Bảng thông số console đỡ thang máng cáp Kandex Việt Nam

Cùng tên gọi console nhưng quy cách giữa các công trình có thể khác xa nhau. Bảng dưới đây tổng hợp những thông số cần thống nhất trước khi gia công:

Bên cạnh quy cách console, các phụ kiện thang máng cáp đi kèm cũng cần được lựa chọn theo cấu hình tuyến điện. Điều này giúp nhà thầu chủ động vật tư và hạn chế phát sinh khi lắp đặt.

Chọn tay đỡ console thế nào để tránh võng, lệch?

Chọn console đỡ thang máng cáp không nên bắt đầu từ giá bán. Một bộ tay đỡ rẻ hơn đôi chút chưa chắc tiết kiệm khi phải bổ sung gia cường tại công trường.

Quan trọng nhất là kiểm tra đường truyền tải từ tuyến cáp xuống kết cấu neo. Ba yếu tố dưới đây cần được xác định trước tiên:

Chiều dài console đỡ thang máng cáp cần tương thích với bề rộng máng

Chiều dài tay console phải đủ diện tích đỡ và khoảng hở cho việc liên kết, thao tác. Chẳng hạn, máng rộng 300mm không mặc nhiên dùng được mọi tay đỡ dài 300mm.

Nếu thiết kế cần chừa tổng cộng 50mm cho khoảng hở và bố trí liên kết, chiều dài tham khảo sẽ là 350mm. Con số này chỉ minh họa cách xác định kích thước, chưa phải quy cách bắt buộc.

Ngoài ra, bạn cần kiểm tra vị trí nắp máng, đường ống lân cận và không gian bảo trì. Với console máng cáp dạng U/C, phần chiều dài hữu dụng cũng phải được xác định rõ.

Tải trọng cáp và chiều vươn ảnh hưởng thế nào đến độ võng?

Tay đỡ càng vươn xa, mô-men uốn tại chân console thường càng tăng nếu giữ nguyên tải và vị trí đặt lực. Vì thế, kỹ sư không thể lấy tải trọng của mẫu ngắn áp dụng cho phiên bản dài hơn.

Khi tính tải, kỹ thuật viên cần xét khối lượng thang máng, dây cáp, nắp đậy và phần dự phòng mở rộng. Khoảng cách bố trí giá đỡ cũng ảnh hưởng trực tiếp đến tải phân bổ tại từng vị trí.

Nếu tải lớn, phương án phù hợp có thể là tăng tiết diện, thêm thanh giằng hoặc điều chỉnh nhịp đỡ. Hoặc công trình cần giảm trọng lượng tuyến treo, khay cáp Nhôm là vật liệu đáng cân nhắc. Tuy nhiên, kích thước console vẫn phải dựa trên tải trọng cáp và nhịp đỡ thực tế.

Vì sao phải kiểm tra bản mã và kết cấu neo giữ?

Thân console đủ cứng nhưng bản mã mỏng hoặc liên kết yếu vẫn có thể khiến tay đỡ xoay, nghiêng. Lý do vì tải trọng không dừng tại thanh ngang mà tiếp tục truyền qua bulông xuống kết cấu công trình.

Do đó, bản mã console, khoảng cách lỗ, loại neo và vật liệu nền phải được kiểm tra đồng bộ. Tường bê tông, tường xây và cột thép không thể mặc nhiên áp dụng chung một phương án liên kết.

Khi bóc vật tư, bạn nên xem thêm nhóm phụ kiện thang máng cáp để chuẩn bị đúng bulông, long đen và chi tiết cố định. Bộ liên kết phù hợp giúp việc lắp ráp, kiểm tra và nghiệm thu thuận tiện hơn.

Đặt gia công console đỡ thang máng cáp cần chuẩn bị những gì?

Một báo giá console đỡ thang máng cáp có giá trị phải đi kèm cấu hình rõ ràng. Chỉ gửi yêu cầu “console 400 mm, thép dày 2 mm” thường chưa đủ để xác định kết cấu phù hợp. Bên sản xuất còn cần biết tải sử dụng, vị trí neo và yêu cầu hoàn thiện. Để quá trình trao đổi nhanh hơn, khách hàng nên chuẩn bị:

• Kích thước: Chiều dài hữu dụng, bề rộng tuyến và khoảng hở lắp đặt.
• Tải trọng: Khối lượng máng, cáp hiện hữu và phần dự phòng.
• Kiểu liên kết: Vật liệu nền neo, bản mã và yêu cầu lỗ bắt bulông.
• Vật liệu: Loại thép, chiều dày, kết cấu giằng tăng cứng.
• Bề mặt: Sơn tĩnh điện, mạ điện phân hoặc mạ kẽm nhúng nóng.
• Đơn hàng: Số lượng, bản vẽ kỹ thuật và thời gian cần giao.

Kandex Việt Nam sở hữu năng lực gia công kim loại tấm, cắt laser, đột dập và sơn tĩnh điện. Đơn vị tiếp nhận bản vẽ để đối chiếu kích thước, vật liệu và phương án gia cường trước khi lập báo giá.

Ngoài sản phẩm chính, khách hàng có thể yêu cầu đồng bộ bản mã cùng các chi tiết liên kết theo hồ sơ thiết kế. Cách đặt hàng này thuận tiện hơn cho khâu bóc tách vật tư, vận chuyển và lắp ráp tại công trường.

Đừng để một bộ console đỡ thang máng cáp sai quy cách làm phát sinh chi phí cho cả tuyến điện. Gửi bản vẽ, khối lượng và yêu cầu hoàn thiện đến Kandex Việt Nam – 0986 836 181 để được tư vấn phương án gia công sát nhu cầu thực tế.
