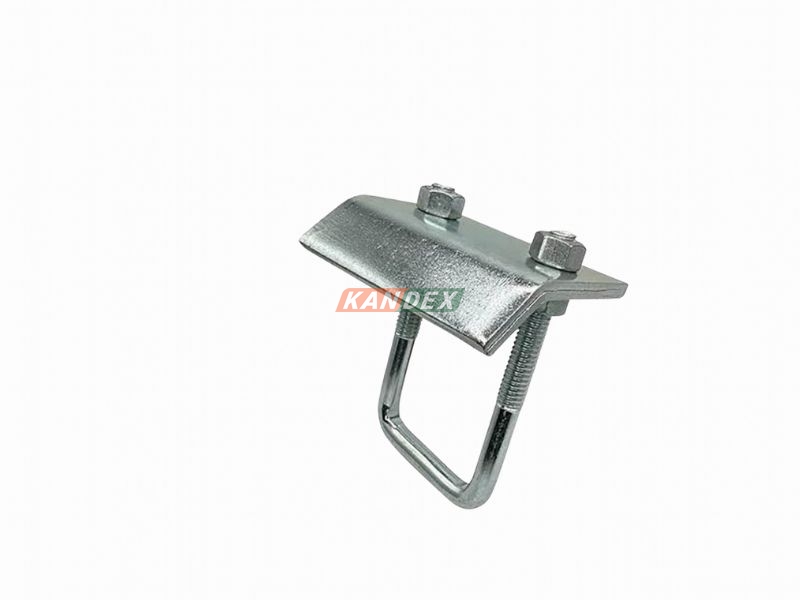

Kẹp Xà Gồ Thang Máng Cáp

Kẹp xà gồ thang máng cáp tuy nhỏ nhưng giữ vai trò quan trọng trong hệ treo điện nhà xưởng. Một chiếc kẹp không đúng cỡ có thể khiến ty ren lệch vị trí, ngàm khó siết hoặc phát sinh chỉnh sửa. Kandex Việt Nam cung cấp các giải pháp phụ kiện đồng bộ, hỗ trợ nhà thầu lựa chọn theo yêu cầu kỹ thuật. Trước khi đặt mua, có vài điểm về cấu tạo và khả năng chịu lực rất đáng kiểm tra.

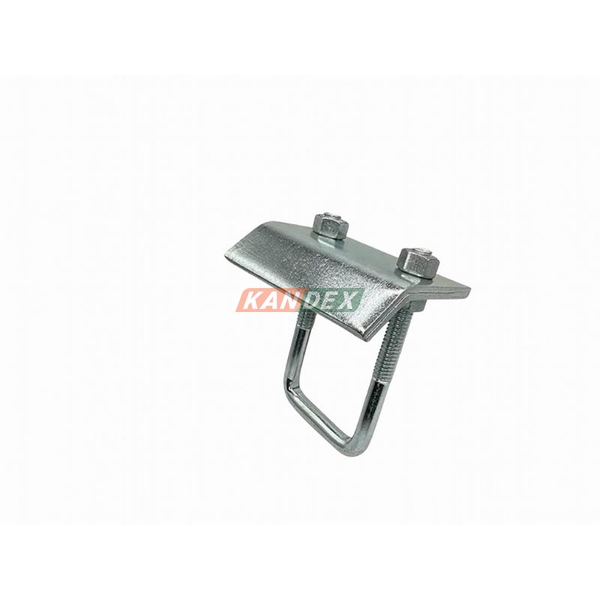

Kẹp xà gồ thang máng cáp là gì? Cấu tạo và công dụng

Kẹp xà gồ thang máng cáp là phụ kiện dùng để cố định hệ ty ren vào xà gồ hoặc dầm thép. Sản phẩm còn có tên gọi khác như kẹp treo ty ren, cùm kẹp xà gồ, kẹp dầm thép.

Điểm thuận tiện của nhiều mẫu kẹp là tạo được liên kết mà không cần khoan, hàn trực tiếp lên kết cấu. Nhờ vậy, đội thi công có thể bố trí điểm treo linh hoạt hơn, nhất là tại khu vực mái nhà xưởng.

Cấu tạo kẹp xà gồ thang máng cáp và cơ chế giữ ty ren

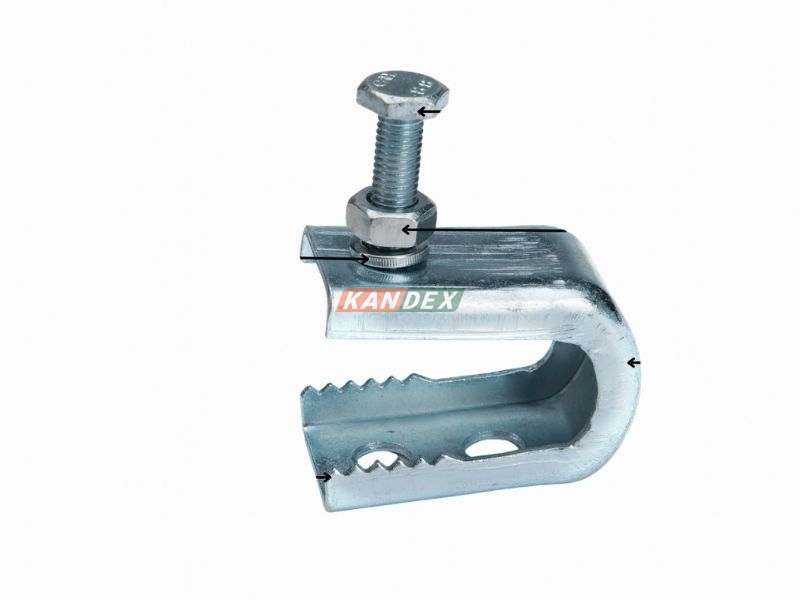

Một bộ kẹp xà gồ treo thang máng cáp trông kết cấu khá đơn giản. Thế nhưng, mỗi chi tiết đảm nhận một nhiệm vụ riêng:

• Thân kẹp: Làm từ thép tạo hình hoặc vật liệu kim loại phù hợp, giúp duy trì hình dạng và truyền lực.
• Ngàm giữ: Ôm hoặc tì vào cánh thép, tạo bề mặt tiếp xúc để cố định bộ liên kết.
• Bu lông siết: Tạo lực ép lên ngàm. Một số mẫu có thêm đai ốc hãm nhằm hạn chế tự tháo lỏng.
• Lỗ ren, tai treo: Dùng để liên kết với thanh ren hoặc bộ phận treo theo thiết kế.

Về nguyên lý, tải trọng được truyền từ máng cáp qua giá đỡ, ty ren và thân kẹp lên kết cấu thép. Vì vậy, độ chắc chắn không chỉ nằm ở kích thước bu lông. Hình dạng ngàm, vị trí đặt lực và khả năng chịu tải của điểm treo cũng rất quan trọng.

Kẹp xà gồ thang máng cáp được sử dụng ở những vị trí công trình nào?

Trong nhà thép tiền chế, phần lớn tuyến điện chạy phía dưới hệ kết cấu mái. Đây là khu vực thường cần các điểm treo để cố định thang máng cáp mà không chiếm diện tích sản xuất.

Kẹp treo xà gồ cũng xuất hiện tại nhà máy cơ khí, kho hàng, xưởng lắp ráp và khu vực kỹ thuật công nghiệp. Sản phẩm hỗ trợ bố trí ty ren treo máng cáp, thanh đỡ hoặc một số hạng mục cơ điện khác.

Tuy nhiên, xà gồ mái không mặc nhiên được thiết kế để chịu thêm tải trọng tập trung. Trước khi bố trí điểm treo, kỹ sư cần đối chiếu hồ sơ kết cấu và tải trọng dự kiến.

Bảng thông số kỹ thuật kẹp xà gồ thang máng cáp

Để lựa chọn kẹp xà gồ thang máng cáp phù hợp, bạn cần xem xét kiểu ngàm, cỡ ren và khả năng tương thích với kết cấu thép. Các thông số dưới đây giúp nhà thầu dễ dàng đối chiếu quy cách trước khi đặt sản xuất:

Lưu ý: Bảng chỉ mang tính chất tham khảo cho nhóm sản phẩm kẹp xà gồ thang máng cáp. Các số liệu trên không phải thông số cố định của mọi mã kẹp Kandex Việt Nam. Đặc biệt, độ mở ngàm và tải trọng cho phép phải được xác nhận bằng hồ sơ kỹ thuật tương ứng.

Các loại kẹp xà gồ thang máng cáp phổ biến hiện nay

Trên thị trường, kẹp xà gồ thang máng cáp có nhiều kiểu dáng, đáp ứng từng vị trí liên kết và yêu cầu treo đỡ. Điểm khác biệt không chỉ nằm ở hình dạng mà còn ở cơ cấu siết, độ bám và khả năng kết hợp với ty ren.

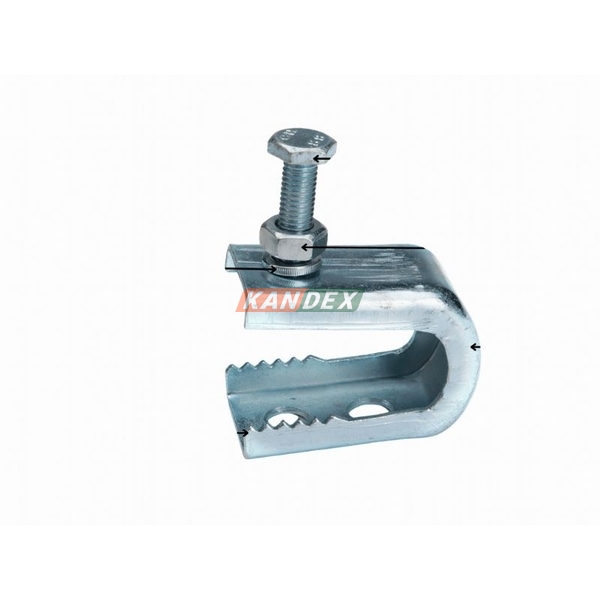

Kẹp xà gồ chữ C

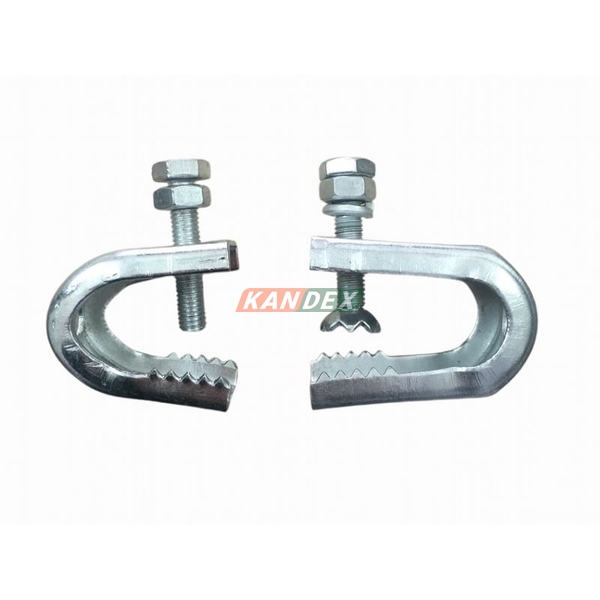

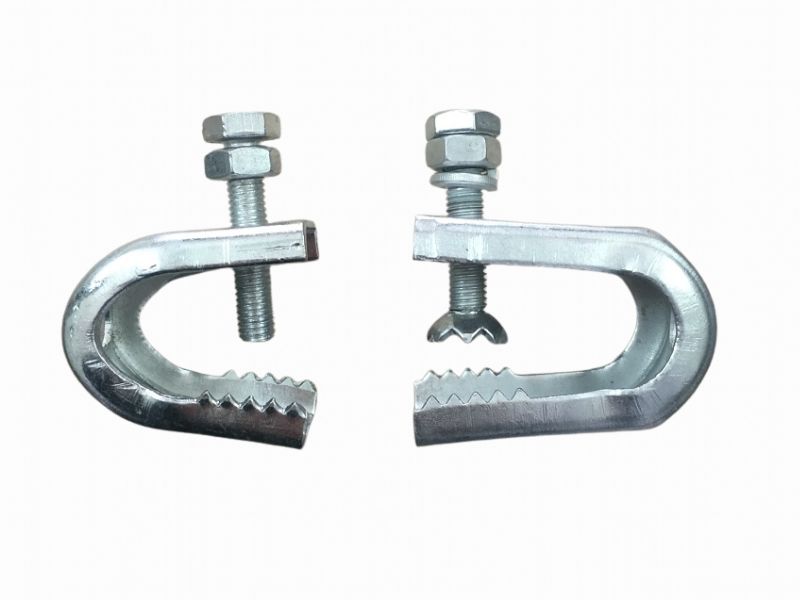

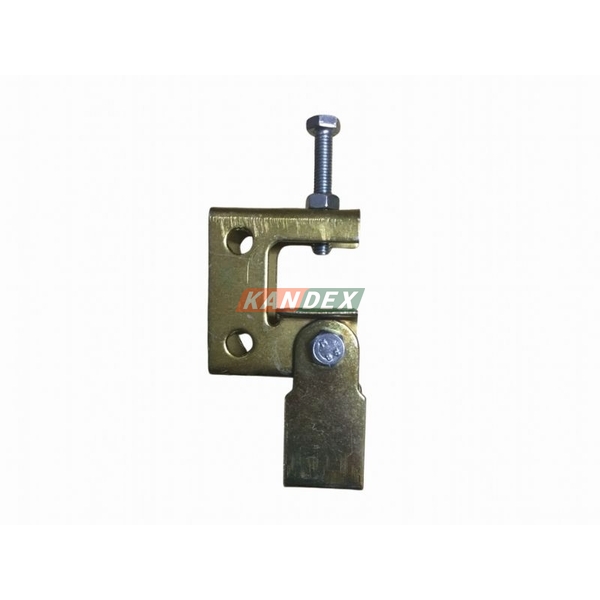

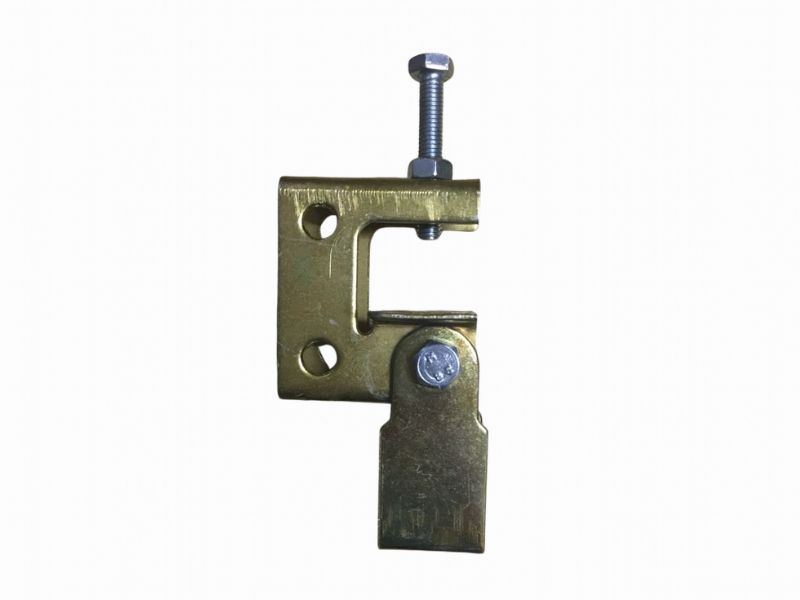

Kẹp xà gồ chữ C có thân dạng ngàm, sử dụng bu lông để siết vào mép xà gồ hoặc cánh dầm thép. Phần thân được thiết kế lỗ ren nhằm liên kết với ty treo.

Một số mẫu có thêm răng cưa tại vị trí tiếp xúc, giúp tăng độ bám và hạn chế trượt trong điều kiện phù hợp. Loại này thường xuất hiện trong hệ treo máng cáp, đường ống và thiết bị cơ điện nhà xưởng.

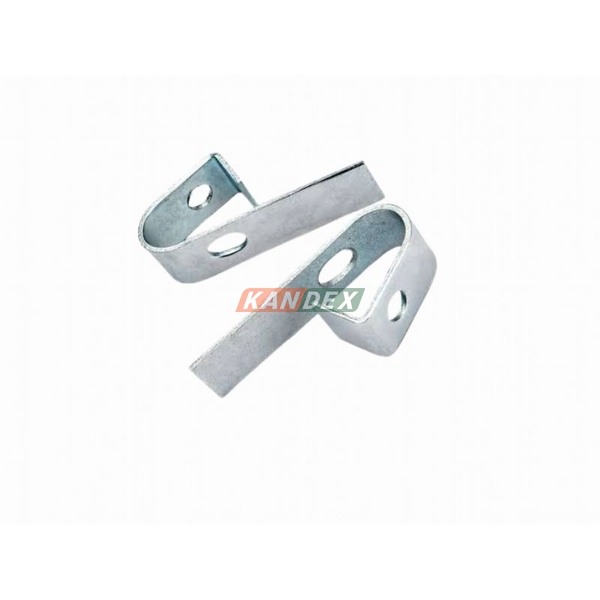

Kẹp xà gồ chữ P (Kẹp hộp vuông)

Khác với dạng chữ C, kẹp xà gồ chữ P thường được tạo hình từ thép tấm, có thân dạng hộp và tai liên kết ty ren. Ưu điểm của thiết kế này là kết cấu gọn, thuận tiện bố trí tại những khu vực có không gian lắp đặt hạn chế.

Sản phẩm thường có các phiên bản tương thích ty ren M8, M10 hoặc M12, tùy mã hàng. Khi lựa chọn, bạn cần kiểm tra độ mở ngàm và chiều dày cánh thép để bảo đảm liên kết phù hợp.

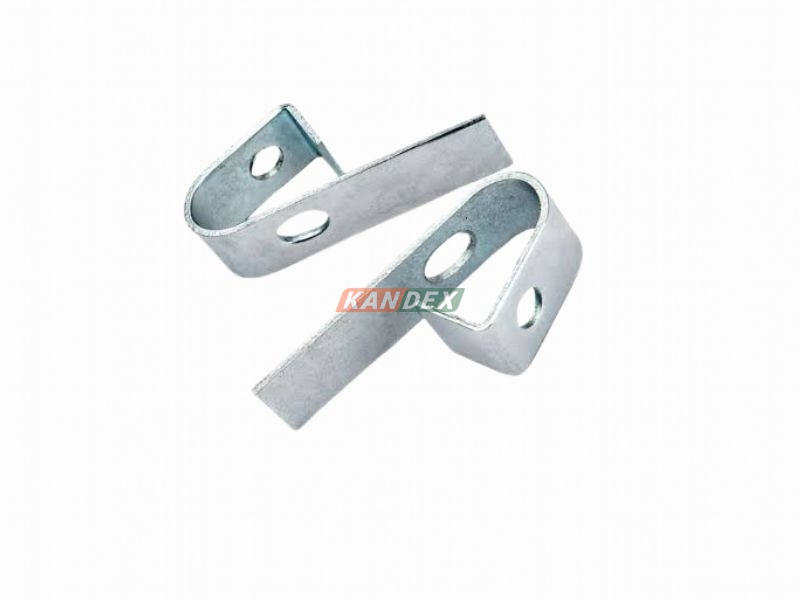

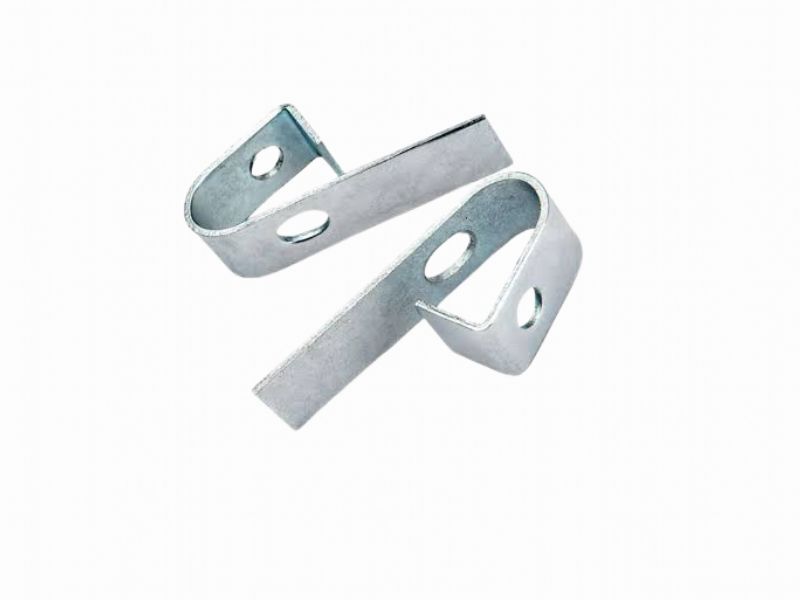

Kẹp xà gồ chữ D (Kẹp dấu hỏi)

Kẹp xà gồ chữ D có phần thân uốn cong, hình dáng gần giống dấu hỏi. Một đầu tạo ngàm giữ kết cấu thép, phần còn lại phục vụ liên kết với ty treo theo thiết kế.

Dòng này được sử dụng trong một số hệ thống treo cơ điện nhờ cấu tạo tương đối đơn giản. Tuy nhiên, bạn không nên lựa chọn chỉ dựa vào hình dáng bên ngoài. Dù sử dụng loại nào, nhà thầu vẫn cần kiểm tra tải trọng làm việc, cỡ ty ren và khả năng chịu lực của kết cấu xà gồ trước khi lắp đặt.

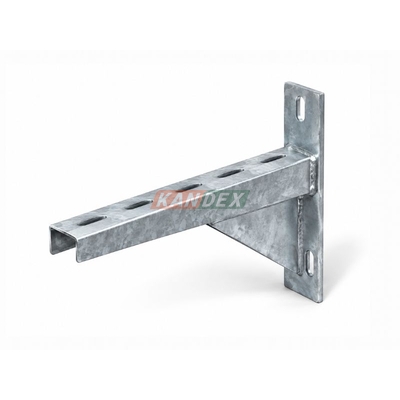

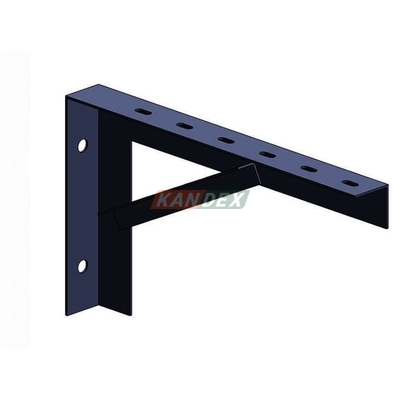

Ngoài sản phẩm đang tìm hiểu, danh mục phụ kiện thang máng cáp còn có nhiều cấu kiện liên kết và hoàn thiện tuyến điện. Đặt hàng theo bộ giúp đối chiếu kích thước thuận tiện hơn, đồng thời hạn chế thiếu vật tư khi lắp đặt.

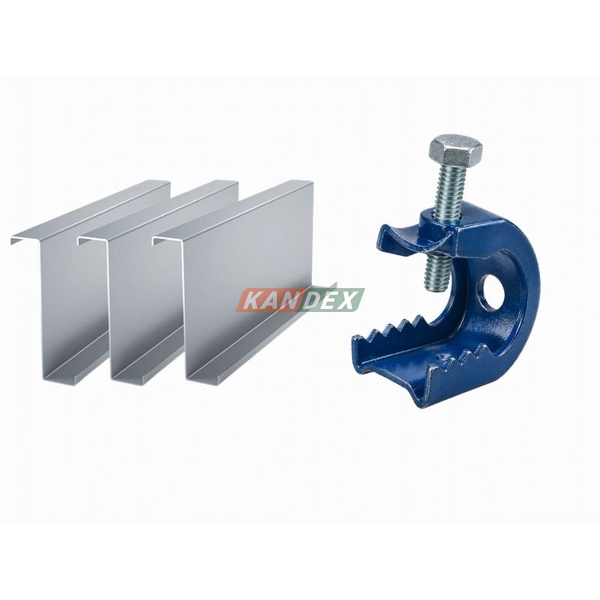

Kẹp xà gồ C, Z và dầm thép I, H có dùng chung được không?

Câu trả lời là có thể, nhưng không phải với mọi loại kẹp. Khác biệt về hình dạng cánh thép và độ dày vật liệu quyết định khả năng tương thích của ngàm giữ.

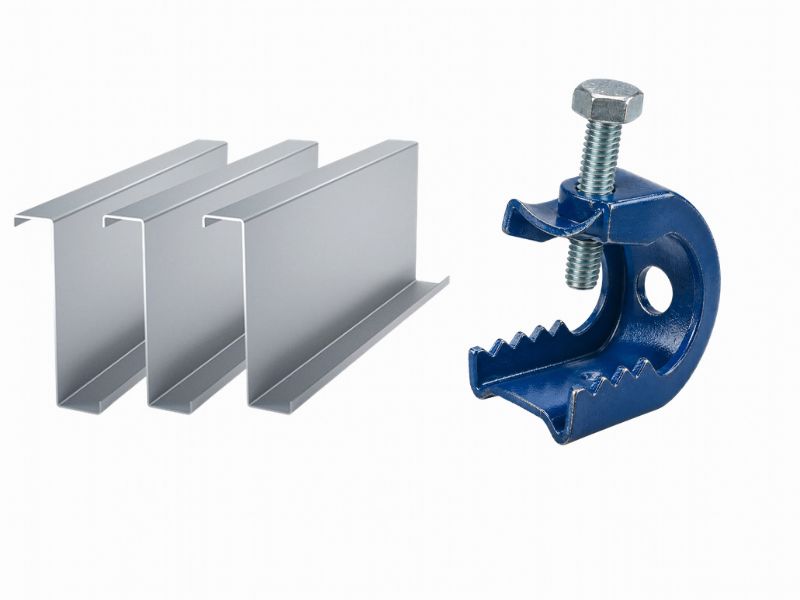

Chẳng hạn, xà gồ C, Z thường sử dụng thép tạo hình nguội, thành tương đối mỏng. Trong khi đó, dầm I và H có tiết diện, bề dày cánh và đặc điểm chịu lực khác biệt. Bảng dưới đây giúp nhận diện những vấn đề cần kiểm tra trước khi chọn kẹp dầm thép treo ty ren.

Thực tế, có những mẫu kẹp dầm thép chỉ phù hợp với một khoảng chiều dày cánh nhất định. Ngay cả khi lắp vừa, hướng treo không đúng vẫn có thể làm thay đổi điều kiện chịu lực. Do đó, kỹ sư cần kiểm tra đồng thời biên dạng, độ mở ngàm và tải trọng thiết kế.

Tóm lại, mỗi kết cấu thép cần một phương án liên kết phù hợp và kẹp xà gồ thang máng cáp cũng không ngoại lệ. Gửi yêu cầu kỹ thuật đến 0986 836 181 để lựa chọn phụ kiện sát nhu cầu & tối ưu chi phí.
